コンフィグレーションガイド Vol.3


5.2.4 VRF構成での設定【SL-L3A】

[設定のポイント]

VRF構成では,VRFごとにDHCP/BOOTPサーバを用意します。

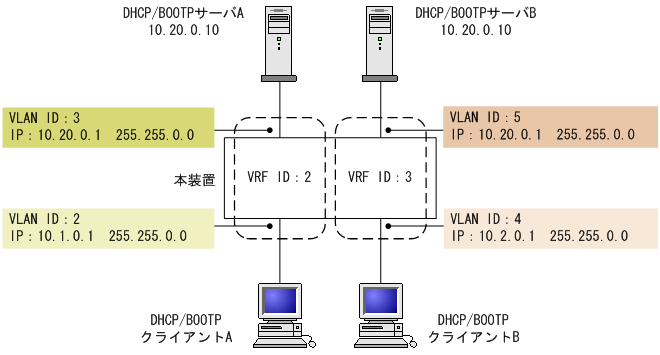

図5‒3 VRF構成

[図データ]

[コマンドによる設定]

  1. (config)# vlan 2

    (config-vlan)# exit

    (config)# interface gigabitethernet 1/0/5

    (config-if)# switchport mode access

    (config-if)# switchport access vlan 2

    (config-if)# exit

    (config)# vrf definition 2

    (config-vrf)# exit

    (config)# interface vlan 2

    (config-if)# vrf forwarding 2

    (config-if)# ip address 10.1.0.1 255.255.0.0

    (config-if)# exit

    あらかじめVLAN ID,回線,アクセスポート,VRF,VLANインタフェース,VRF ID,IPアドレスを設定しておきます。

  2. (config)# vlan 3

    (config-vlan)# exit

    (config)# interface gigabitethernet 1/0/7

    (config-if)# switchport mode access

    (config-if)# switchport access vlan 3

    (config-if)# exit

    (config)# interface vlan 3

    (config-if)# vrf forwarding 2

    (config-if)# ip address 10.20.0.1 255.255.0.0

    (config-if)# exit

    項番1と同様に,DHCP/BOOTPサーバへ中継するインタフェースにもあらかじめVLAN ID,回線,アクセスポート,VRF ID,IPアドレスの設定をしておきます。

  3. (config)# vlan 4

    (config-vlan)# exit

    (config)# interface gigabitethernet 1/0/9

    (config-if)# switchport mode access

    (config-if)# switchport access vlan 4

    (config-if)# exit

    (config)# vrf definition 3

    (config-vrf)# exit

    (config)# interface vlan 4

    (config-if)# vrf forwarding 3

    (config-if)# ip address 10.2.0.1 255.255.0.0

    (config-if)# exit

    (config)# vlan 5

    (config-vlan)# exit

    (config)# interface gigabitethernet 1/0/11

    (config-if)# switchport mode access

    (config-if)# switchport access vlan 5

    (config-if)# exit

    (config)# interface vlan 5

    (config-if)# vrf forwarding 3

    (config-if)# ip address 10.20.0.1 255.255.0.0

    (config-if)# exit

    項番1,2と同様に,VRF ID 3側の各インタフェースにもあらかじめVLAN ID,回線,アクセスポート,VRF,VRF ID,IPアドレスの設定をしておきます。

  4. (config)# interface vlan 2

    (config-if)# ip helper-address 10.20.0.10

    VRF ID 2側のDHCP/BOOTPサーバのIPアドレスをヘルパーアドレスとして設定します。

  5. (config)# interface vlan 4

    (config-if)# ip helper-address 10.20.0.10

    VRF ID 3側のDHCP/BOOTPサーバのIPアドレスをヘルパーアドレスとして設定します(VLAN ID 2とはVRF IDが異なるため,転送先となるヘルパーアドレスは別の宛先として扱われます)。
