5.2.3　マルチホーム構成での設定

［設定のポイント］

マルチホーム構成では，プライマリIPアドレスを入力インタフェースのIPアドレスとしますが，ip relay-agent-addressコマンドで任意のIPアドレスを指定することでセカンダリIPアドレスを入力インタフェースとして使用できます。

なお，ネットワークBおよびネットワークCはDHCP/BOOTP以外のネットワークとします。

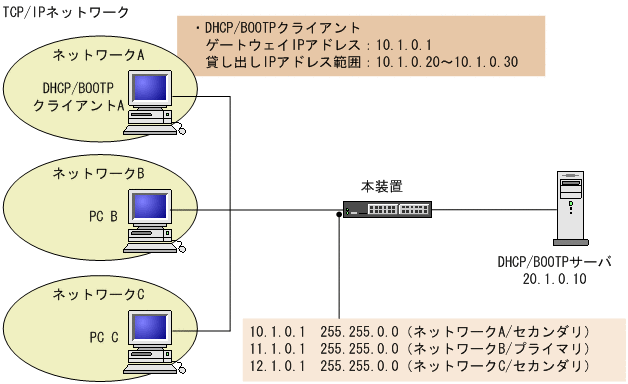

図5‒2　マルチホーム構成

［コマンドによる設定］

1. (config)# vlan 2

   (config-vlan)# exit

   (config)# interface gigabitethernet 1/0/5

   (config-if)# switchport mode access

   (config-if)# switchport access vlan 2

   (config-if)# exit

   あらかじめVLAN ID，回線，アクセスポートを設定しておきます。

2. (config)# interface vlan 2

   (config-if)# ip address 11.1.0.1 255.255.0.0

   (config-if)# ip address 10.1.0.1 255.255.0.0 secondary

   (config-if)# ip address 12.1.0.1 255.255.0.0 secondary

   (config-if)# exit

   ネットワークBのIPアドレスをプライマリ，ネットワークAおよびCのIPアドレスをセカンダリとして設定する例です。

3. (config)# vlan 3

   (config-vlan)# exit

   (config)# interface gigabitethernet 1/0/7

   (config-if)# switchport mode access

   (config-if)# switchport access vlan 3

   (config-if)# exit

   (config)# interface vlan 3

   (config-if)# ip address 20.1.0.1 255.255.0.0

   (config-if)# exit

   項番1，2と同様に，DHCP/BOOTPサーバへ中継するインタフェースにもあらかじめVLAN ID，回線，アクセスポート，IPアドレスの設定をしておきます。

4. (config)# interface vlan 2

   (config-if)# ip helper-address 20.1.0.10

   DHCP/BOOTPサーバのIPアドレスをヘルパーアドレスとして設定します。

5. (config-if)# ip relay-agent-address 10.1.0.1

   (config-if)# exit

   リレーエージェントアドレスとしてネットワークAのIPアドレスを設定します。

［注意事項］

ip relay-agent-addressコマンドを省略した場合，リレーエージェントアドレスは，そのインタフェースに設定したプライマリIPアドレスとなります。
