1.4.1　IPパケットの中継方法

(1)　ルーティングテーブルの内容

ルーティングテーブルは複数個のエントリから構成されており，各エントリは次の内容を含んでいます。本装置のルーティングテーブルの内容はshow ip routeコマンドで表示できます。

Destination：

宛先ネットワークアドレスと宛先ネットワークアドレスに対するサブネットマスクのビット長です。サブネットマスクは，ルーティングテーブル検索時，受信IPパケットの宛先IPアドレスに対するマスクになります。サブネットワークに分割されていない宛先ネットワークアドレスについては，そのネットワークアドレスのネットワーククラスに対応したマスクビット長（例えば，classAなら8）を表示します。なお，ホストアドレスによる中継を行う場合には32を表示します。

Next Hop：

次に中継する必要のあるルータのIPアドレスです。マルチパス機能を使用すると，複数個のNext Hopが存在します。

Interface：Next Hopのあるインタフェース名称です。

Metric：ルートのメトリックです。

Protocol：学習元プロトコルです。

Age：ルートが確認，または変更されてからの時間(秒)です。

(2)　ルーティングテーブルの検索

受信したIPパケットの宛先IPアドレスに該当するエントリをルーティングテーブルから検索します。該当するエントリとは，受信したIPパケットの宛先IPアドレスをルーティングテーブルのサブネットマスクでマスク（AND）を取った結果が宛先ネットワークアドレスと同じ値になるものです。ルーティングテーブルの検索を次の図に示します。

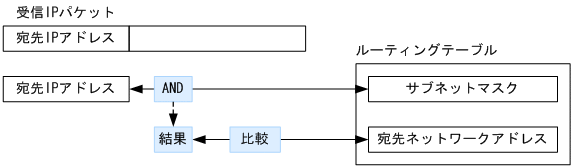

図1‒4　ルーティングテーブルの検索
