23.1.1 概要
イーサネットは企業内LANだけでなく広域網でも使われるようになってきました。これに伴い，イーサネットにSONETやATMと同等の保守管理機能が求められています。
CFMでは，次の三つの機能を使って，レイヤ2ネットワークの保守管理を行います。
-
Continuity Check
管理ポイント間で，情報が正しく相手に届くか（到達性・接続性）を常時監視します。
-
Loopback
障害を検出したあと，Loopbackでルート上のどこまで到達するのかを特定します（ループバック試験）。
-
Linktrace
障害を検出したあと，Linktraceで管理ポイントまでのルートを確認します（レイヤ2ネットワーク内のルート探索）。

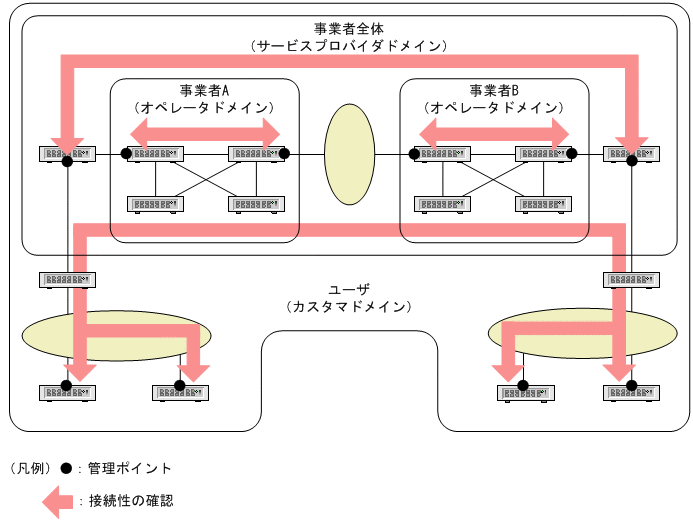

CFMの構成例を次の図に示します。
|
|
![[図データ]](./GRAPHICS/ZU219010.GIF)
- 〈この項の構成〉
(1) CFMの機能
CFMはIEEE802.1agで規定されていて，次の表に示す機能があります。本装置は，これらの機能をサポートしています。
|
名称 |
説明 |
|---|---|
|
Continuity Check（CC） |
管理ポイント間の到達性の常時監視 |
|
Loopback |
ループバック試験 ping相当の機能をレイヤ2で実行します。 |
|
Linktrace |
ルート探索 traceroute相当の機能をレイヤ2で実行します。 |
(2) CFMの構成
CFMを構成する要素を次の表に示します。CFMはドメイン，MA，MEPおよびMIPから構成された保守管理範囲内で動作します。
|
名称 |
説明 |
|---|---|
|
ドメイン （Maintenance Domain） |
CFMを適用するネットワーク上の管理用のグループのこと。 |
|
MA （Maintenance Association） |
ドメインを細分化して管理するVLANのグループのこと。 |
|
MEP （Maintenance association End Point） |
管理終端ポイントのこと。 ドメインの境界上のポートで，MA単位に設定します。また，CFMの各機能を実行するポートです。 |
|
MIP （Maintenance domain Intermediate Point） |
管理中間ポイントのこと。 ドメインの内部に位置する管理ポイントです。 |
|
MP （Maintenance Point） |
管理ポイントのことで，MEPとMIPの総称です。 |
