16.2.2 アップリンク・リダンダントの設定

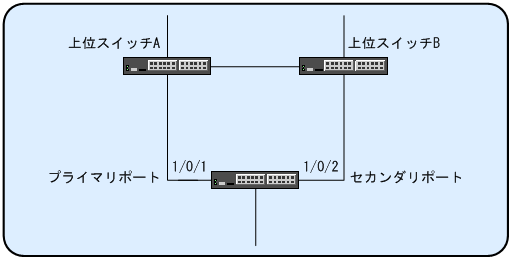

アップリンク・リダンダントの設定例を次の図に示します。ここでは，この図を基にアップリンク・リダンダントの設定手順を説明します。
|
|
![[図データ]](./GRAPHICS/ZU230060.GIF)
本装置では，ポート1/0/1をプライマリポートに設定し，ポート1/0/2をセカンダリポートに設定します。また，自動切り戻しの待ち時間を60秒に設定し，フラッシュ制御フレームは送信する設定にします。
- 〈この項の構成〉
(1) アップリンク・リダンダントの設定
- ［設定のポイント］
-
ポート1/0/1をプライマリポート，ポート1/0/2をセカンダリポートとして設定し，自動切り戻しの待ち時間を60秒に設定します。アップリンク・リダンダントを設定するためには，事前にスパニングツリーを停止する必要があります。また，フラッシュ制御フレームを送信する設定は，プライマリポートで行う必要があります。
［コマンドによる設定］
-
(config)# spanning-tree disable
スパニングツリーを停止します。
-
(config)# interface gigabitethernet 1/0/1
(config-if)# switchport backup interface gigabitethernet 1/0/2 preemption-delay 60
ポート1/0/1のコンフィグレーションモードへ移行します。
プライマリポートになるポート1/0/1のコンフィグレーションモードで，セカンダリポートにするポート1/0/2を設定します。また，自動切り戻しの待ち時間を60秒に設定します。
-
(config-if)# switchport backup flush-request transmit
(config-if)# exit
フラッシュ制御フレームを送信する設定をします。
- ［注意事項］
-
-
本機能を設定する前は，ループ構成となります。プライマリポートまたはセカンダリポートのインタフェースをshutdownに設定するなどして，ループが発生しない状態にした上で，設定してください。
-
プライマリポートをリンクアグリゲーションに設定する場合には，ポートチャネルインタフェースに設定してください。リンクアグリゲーションに設定されているポートのイーサネットインタフェースには設定できません。
-
