16.1.7　フラッシュ制御フレーム送受信機能

(1)　送信動作

通信を行っているリンクの障害や運用コマンドによって，アクティブポートを変更した場合，通信を速やかに復旧させるために，上位スイッチのMACアドレステーブルをクリアするフラッシュ制御フレームを送信できます。フラッシュ制御フレームの送信は，アップリンクポートごとに設定でき，送信先のVLANを指定できます。

MACアドレステーブルをクリアしたくない装置がネットワーク上にある場合には，フラッシュ制御フレームを送受信する専用のVLANを作成し，そのVLANにフラッシュ制御フレームを送信するように設定することで，MACアドレステーブルをクリアする装置の範囲を制限できます。

本装置はフラッシュ制御フレームを，アクティブポートの変更直後に，新しくアクティブポートになったポートから送信します。

トランクポートでフラッシュ制御フレームを送信する場合には，送信先のVLANを指定する必要があります。アクセスポート，MACポートまたはプロトコルポートの場合には，送信先VLANの指定の有無に関係なく，Untaggedフレームのフラッシュ制御フレームを送信します。

(2)　受信動作

本装置は，フラッシュ制御フレームを受信するとMACアドレステーブルをクリアします。

フラッシュ制御フレームを受信するためのコンフィグレーションは必要ありません。ただし，特定のVLANにフラッシュ制御フレームを送信する設定となっている場合には，そのVLANでフラッシュ制御フレームが通信できる状態となっている必要があります。

フラッシュ制御フレームの使用による切り替え動作の違いを次の図に示します。

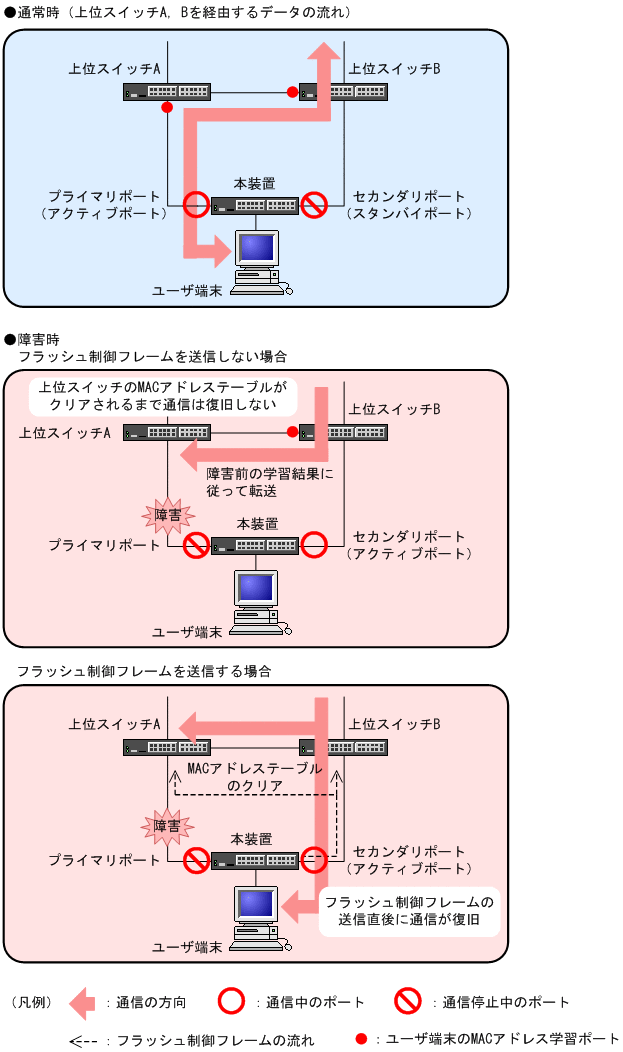

図16‒4　フラッシュ制御フレームの使用による切り替え動作の違い

通常時

本装置のプライマリポートで通信を行っている状態では，上位スイッチはユーザ端末のMACアドレスを，現在の通信経路で学習しています。

障害時（フラッシュ制御フレームの送信なし）

フラッシュ制御フレームを送信する設定がない場合，アクティブポートをセカンダリポートに切り替えても，上位スイッチBがユーザ端末のMACアドレスを以前のポートで学習しているため，上位スイッチBが学習したMACアドレスが消えるか，ユーザ端末からの通信がなければ，通信は復旧しません。

障害時（フラッシュ制御フレームの送信あり）

フラッシュ制御フレームを送信する設定の場合は，アクティブポートをセカンダリポートに切り替えると同時に，フラッシュ制御フレームによって上位スイッチBが学習したMACアドレスを削除するため，通信を速やかに復旧できます。
