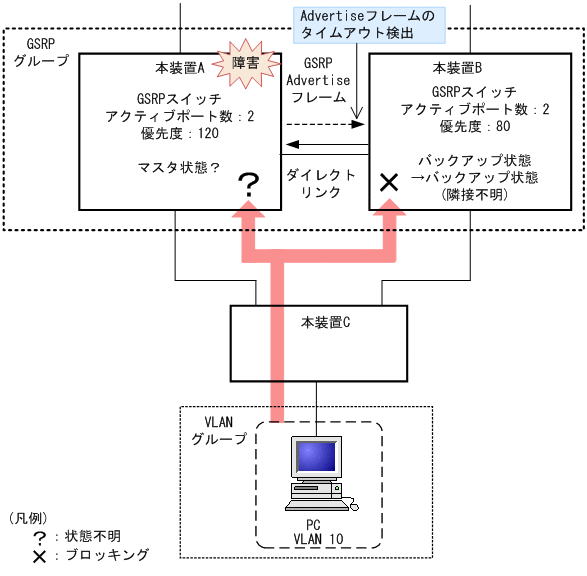

13.3.2　装置障害時の動作

(1)　手動による切り替え（運用コマンドによる切り替え）

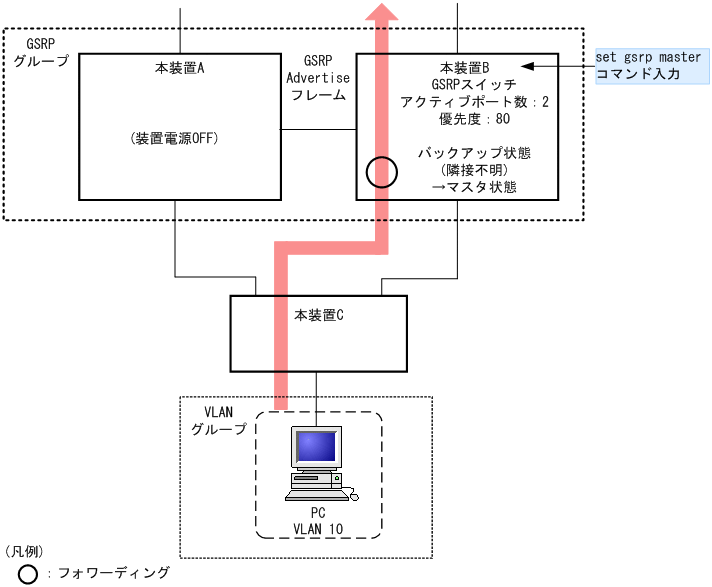

GSRPでは手動でマスタ状態へ切り替えるための運用コマンドset gsrp masterをサポートしています。運用者は本装置Aのポートがブロッキングされていること，または装置が起動していないことを確認したうえで，本コマンドを使用することによって本装置Bをマスタ状態に遷移させることができます。運用コマンドset gsrp master入力後の動作を次の図に示します。

(2)　自動での切り替え（ダイレクトリンク障害検出による切り替え）

自動での切り替えを行う機能として，ダイレクトリンク障害検出機能をサポートしています。また，ダイレクトリンク障害検出機能では対象外となる，装置起動時も自動で切り替えを行うGSRPスイッチ単独起動時のマスタ遷移機能もサポートしています。

• ダイレクトリンク障害検出機能

  ダイレクトリンク障害検出機能を動作させるには，コンフィグレーションコマンドno-neighbor-to-masterでパラメータdirect-downを指定します。

  本機能は，装置起動後，対向装置からのGSRP Advertiseフレームを受信したあとで有効になります。VLANグループがバックアップ（隣接不明）状態に遷移した際，ダイレクトリンクのポートがダウン状態であれば，対向装置が装置障害状態であるとみなして，自動的にマスタ状態へ遷移します。

  装置起動時^※1から対向装置からのGSRP Advertiseフレームを受信するまでは，対向装置の状態が不明のため，ダイレクトリンク障害検出機能による自動での切り替えは行いません。マスタとして動作させたい場合は，手動で切り替えてください。装置起動時など，対向装置からのGSRP Advertiseフレームを受信していないときにも自動で切り替えたい場合は，GSRPスイッチ単独起動時のマスタ遷移機能を使用することによって，マスタへ遷移させることもできます。

• GSRPスイッチ単独起動時のマスタ遷移機能

  GSRPスイッチ単独起動時のマスタ遷移機能を動作させるには，コンフィグレーションコマンドno-neighbor-to-masterでパラメータdirect-down forced-shift-timeを指定します。

  本機能は，対向となるGSRPスイッチが障害などによって起動せず，装置起動時^※2からダイレクトリンクがアップしていない時にだけ動作します。

  GSRPスイッチ単独起動時のマスタ遷移機能を開始する条件^※3をすべて満たすと自動マスタ遷移待ち状態になり，パラメータforced-shift-timeで設定する自動マスタ遷移待ち時間経過後に自動的にマスタ状態へ遷移します。

  自動マスタ遷移待ち状態では，運用コマンドclear gsrp forced-shiftによって，自動マスタ遷移待ち状態を解除してVLANグループが自動的にマスタ遷移する動作を抑止できます。

  本機能は，対向装置の状態が不明なままマスタに遷移させることになります。自動的にマスタとして動作するまでの時間は，対向装置のポートがブロッキングされていること，または装置が起動していないことを十分に保証できる時間を設定してください。

注※1

次の動作が行われたときも，装置起動時と同じ動作になります。

• 運用コマンドrestart vlanの実行

• 運用コマンドrestart gsrpの実行

• コンフィグレーションコマンドgsrpのno-neighbor-to-masterでdirect-downを指定

• コンフィグレーションコマンドgsrpのdirect-linkによるダイレクトリンクポートの設定

• 運用コマンドcopyによるランニングコンフィグレーションへの反映

注※2

次の動作が行われたときも，装置起動時と同様にGSRPスイッチ単独起動時のマスタ遷移機能が動作します。

• 運用コマンドrestart vlanの実行

• 運用コマンドrestart gsrpの実行

• 運用コマンドcopyによるランニングコンフィグレーションへの反映

注※3

GSRPスイッチ単独起動時のマスタ遷移機能を開始する条件を次に示します。

• GSRP Advertiseフレームの受信タイムアウトが発生

• 本装置に設定されているVLANグループのどれかのメンバポートがアップ
