28.5.2 マルチリングでの動作

スタック構成のノードを含むマルチリング構成について,次の図に例を示します。

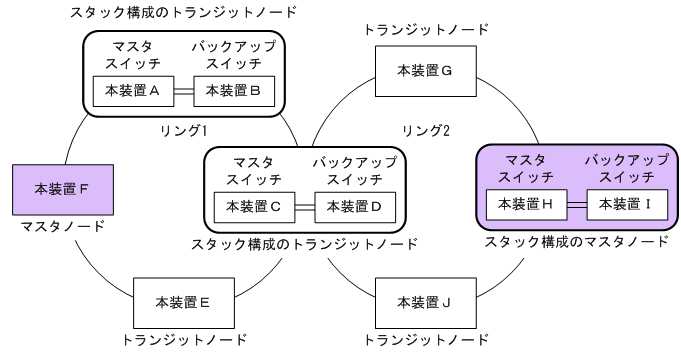

図28‒23 スタック構成のノードを含む共有リンクなしのマルチリング構成

[図データ]

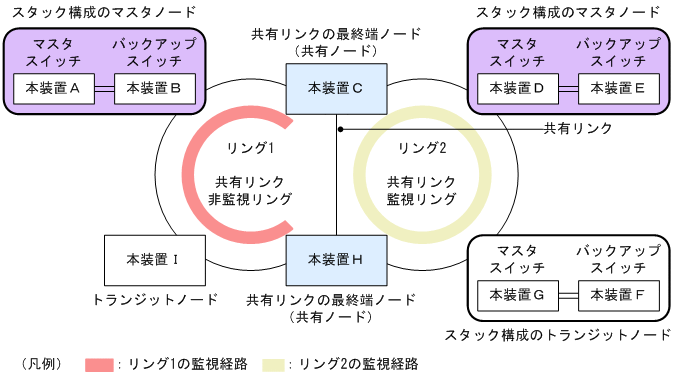

図28‒24 スタック構成のノードを含む共有リンクありのマルチリング構成

[図データ]

スタック構成のノードを含むマルチリング構成では,次に示す動作はスタック構成のノードを含まないマルチリング構成時と同様ですので,「28.4 マルチリングの動作概要」を参照してください。
