27.3.2　アクセスポートのPVST+

(1)　解説

シングルスパニングツリーを使用している装置，または装置で一つのツリーを持つシングルスパニングツリーに相当する機能をサポートしている装置（以降，単にシングルスパニングツリーと表記します）とPVST+を用いてネットワークを構築できます。シングルスパニングツリーで運用している装置をエッジスイッチ，本装置をコアスイッチに配置して使います。このようなネットワークを構築することで，次のメリットがあります。

• エッジスイッチに障害が発生しても，ほかのエッジスイッチにトポロジー変更の影響が及ばない。

• コアスイッチ間でロードバランスができる。

シングルスパニングツリーとは，アクセスポートで接続できます。構成例を次の図に示します。この例では，エッジスイッチでシングルスパニングツリーを動作させ，コアスイッチでPVST+を動作させています。コアスイッチではエッジスイッチと接続するポートをアクセスポートとしています。各エッジスイッチはそれぞれ単一のVLANを設定しています。

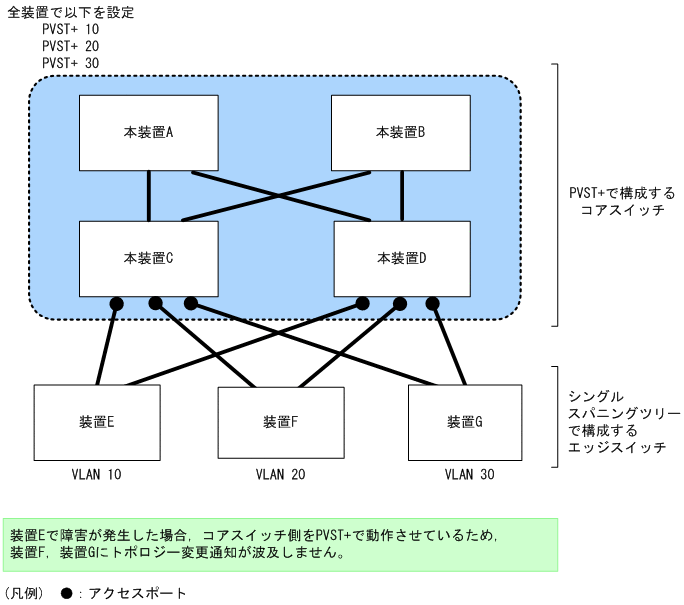

図27‒6　シングルスパニングツリーとの接続

(2)　アクセスポートでシングルスパニングツリーを混在させた場合

PVST+とシングルスパニングツリーを混在して設定している場合，アクセスポートでは，シングルスパニングツリーは停止状態（Disable）になります。

(3)　構成不一致検出機能

同一VLANで接続しているポートについて，本装置でアクセスポート，プロトコルポート，MACポートのどれかを設定（Untaggedフレームを使用）し，対向装置ではトランクポートを設定（Taggedフレームを使用）した場合，該当VLANでは通信できないポートとなります。このようなポートを構成不一致として検出します。検出する条件は，本装置がアクセスポートで，対向装置でトランクポートを設定（Taggedフレームを使用）した場合です。この場合，該当するポートを停止状態（Disable）にします。対向装置でトランクポートの設定（Taggedフレームを使用）を削除すれば，hello-time値×3秒（デフォルトは6秒）後に，自動的に停止状態を解除します。
