26.1.7 VNIマッピング方式
VNIマッピング方式には，VLANマッピングとサブインタフェースマッピングの2種類があります。
(1) VLANマッピング
VLANに対してVNIを割り当てます。設定できるVNI数は，VLANの最大数（4094）までです。なお，コンフィグレーションコマンドvxlan vlan-mapping modeを設定すると，VLANマッピングで動作できるVLANポート数の収容条件を拡張できます。
同一ポートにVNIを割り当てたVLANとVNIを割り当てないVLANを設定する場合の共存可否について，次の表に示します。
|
項目 |
レイヤ2機能用VLANとの共存可否 |
|---|---|
|
収容条件を拡張しない場合 |
共存可※ |
|
収容条件を拡張する場合 |
共存不可 |
- 注※
-
VNIを割り当てないVLANで使用できる機能は，VNIを割り当てたVLANで使用できる機能と同じです。詳細は「表22‒5 VXLAN AccessポートおよびVXLAN Networkポートでの他機能の動作可否」を参照してください。また，VNIを割り当てたVLANをネイティブVLANに指定した場合は，共存不可となります。

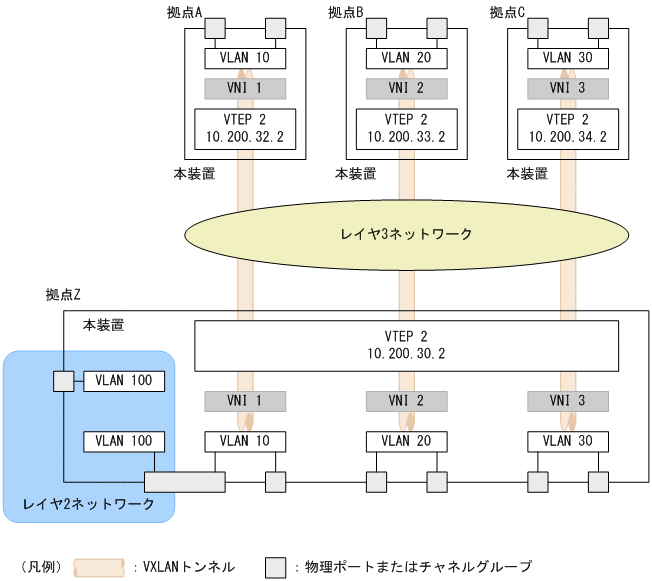

VLANマッピングの例を次の図に示します。
|
|
![[図データ]](./GRAPHICS/Z6152040.GIF)
この図で示す各拠点間は，VTEPに割り当てたVNI IDで接続します。接続する拠点間では，同じVNI IDを設定してください。
-
拠点Aと拠点Z：VNI 1
-
拠点Bと拠点Z：VNI 2
-
拠点Cと拠点Z：VNI 3
なお，VNIに所属するVLAN IDとして，接続先の拠点とは異なるVLAN IDも設定できます。
(2) サブインタフェースマッピング
物理ポートまたはチャネルグループのサブインタフェースごとにVNIを割り当てます。
サブインタフェースは，イーサネットまたはポートチャネルと，VLAN Tag（VLAN ID）の組み合わせで，論理的なインタフェースを構築する機能です。このため，サブインタフェースを識別するためのVLAN IDが同一でも元となるイーサネットまたはポートチャネルが異なる場合は，異なるインタフェースとして認識でき，同一VLAN IDに対して異なるVNIを割り当てられます。なお，サブインタフェースマッピングでは，レイヤ2機能用のVLANは共存できません。

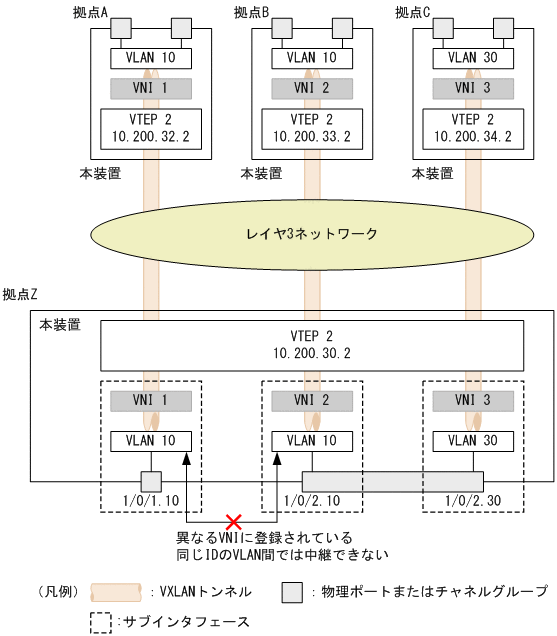

サブインタフェースマッピングの例を次の図に示します。
|
|
![[図データ]](./GRAPHICS/Z6152050.GIF)
この図で示す各拠点間は，VTEPに割り当てたVNI IDで接続します。接続する拠点間では，同じVNI IDを設定してください。
-
拠点Aと拠点Z：VNI 1
-
拠点Bと拠点Z：VNI 2
-
拠点Cと拠点Z：VNI 3
(3) VNIマッピング方式の注意事項
-
同一インタフェース（物理ポートまたはチャネルグループ）内で，VLANマッピングとサブインタフェースマッピングは混在できません。
-
VLANマッピングとサブインタフェースマッピングで，同じVNIにできません。異なるVNIにすることで，一つの装置内でVLANマッピングとサブインタフェースマッピングは混在できます。
