25.5.1 概要

この機能は,レイヤ2のプロトコルフレームを中継する機能です。中継するフレームにはスパニングツリーのBPDU,IEEE802.1XのEAPOL,LLDPフレーム,IEEE802.3ah/UDLDのOAMPDUがあります。通常,これらレイヤ2のプロトコルフレームは中継しません。

中継するフレームは本装置では単なるマルチキャストフレームとして扱い,本装置のプロトコルには使用しません。

〈この項の構成〉

(1) BPDUフォワーディング機能

本装置でスパニングツリーを使用しない場合にBPDUを中継できます。VLANトンネリングでこの機能を使用すると,ユーザのBPDUを通過させることができます。その際,VLANトンネリング網のすべてのエッジ装置,コア装置でBPDUフォワーディング機能を設定する必要があります。

(2) EAPOLフォワーディング機能

本装置でIEEE802.1Xを使用しない場合にEAPOLを中継できます。本装置を,Authenticatorと端末(Supplicant)の間のL2スイッチとして用いるときにこの機能を使用します。

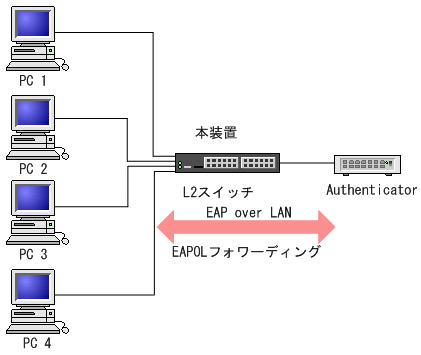

図25‒4 EAPOLフォワーディング機能の適用例

[図データ]

(3) LLDPフォワーディング機能

本装置でLLDPを使用しない場合にLLDPフレームを中継できます。

(4) UDLDフォワーディング機能

本装置でUDLDを使用しない場合にOAMPDUを中継できます。
