7.6.1　物理ポートの転送動作

(1)　正常時の転送動作

受信したポートと転送先のポートが同じメンバスイッチの場合，そのメンバスイッチ内で転送します。受信したポートと転送先のポートが異なるメンバスイッチの場合，スタックリンクを経由して転送します。物理ポートで正常時の転送動作を次の図に示します。

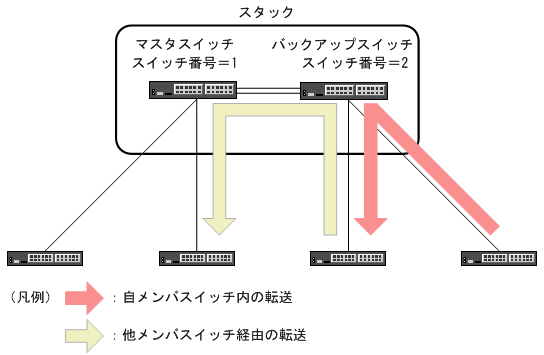

図7‒10　正常時の転送動作（物理ポート）

(2)　障害時の転送動作

この構成では経路を冗長化していません。そのため，受信したポートと転送先のポートが異なるメンバスイッチの場合，次のような状態になると転送を継続できません。

• ほかのメンバスイッチの転送先の経路に障害が発生した

• ほかのメンバスイッチに障害が発生した

物理ポートで障害時の転送動作を次の図に示します。

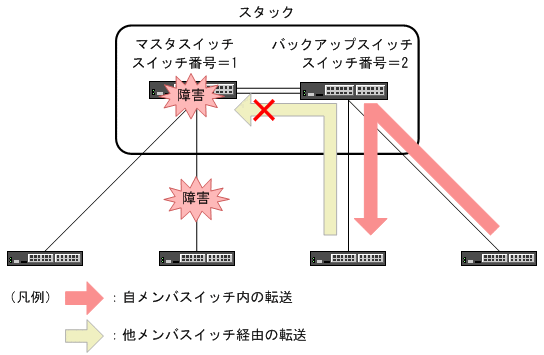

図7‒11　障害時の転送動作（物理ポート）

このような状態になっても転送を継続するために，スタックでリンクアグリゲーションを使用することをお勧めします。
