16.1.11　VRFでのIPv4 PIM-SMの設定【SL-L3A】

［設定のポイント］
VRFでIPv4 PIM-SMを使用するために，VRFにIPv4マルチキャストルーティング機能を設定し，そのVRFのインタフェースにIPv4 PIM-SM（sparseモード）を設定します。
IPv4 PIM-SM（sparseモード）の設定はインタフェースコンフィグレーションモードで行います。例として，VPN 2にVRF 10を対応させ，VRF 10のインタフェースVLAN20のIPアドレスを10.3.1.1/24としたIPv4 PIM-SM構成例を次の図に示します。

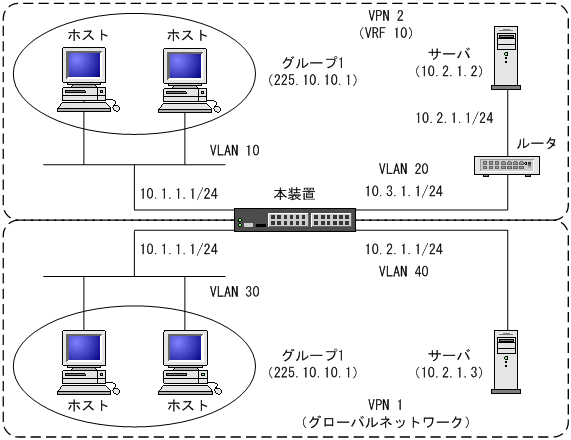

図16-3　VRFでのIPv4 PIM-SM構成例

[図データ]

［コマンドによる設定］
  1. (config)# interface vlan 20
    VLAN 20を設定します。
    　
  2. (config-if)# vrf forwarding 10
    VLAN 20 をVRF 10に設定します。
    　
  3. (config-if)# ip address 10.3.1.1 255.255.255.0
    VLAN 20にIPアドレスを設定します。
    　
  4. (config-if)# ip pim sparse-mode
    (config-if)# exit
    VLAN 20にIPv4 PIM-SMを指定します。
    　
