コンフィグレーションガイド Vol.3
ロードバランスは，マルチパス接続（宛先ネットワークアドレスに対し複数の経路を構築）によって，IPレイヤのルーティング制御で，増大するトラフィックの負荷を分散する機能です。広帯域の回線にアップグレードしないで，既存の回線を集合して広帯域を供給します。
ここで説明するのはレイヤ3で実現するロードバランスです。
マルチパスを使用した負荷分散（隣接ルータが単一または複数の場合）を次の図に示します。この図では四つのパスを利用して，ネットワークAからネットワークB内のサーバ宛てのパケットをハードウェア処理で高速に中継します。

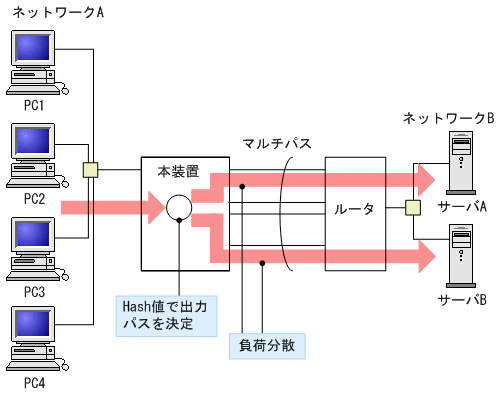

図8-12 マルチパスを使用した負荷分散（隣接ルータが単一の場合）

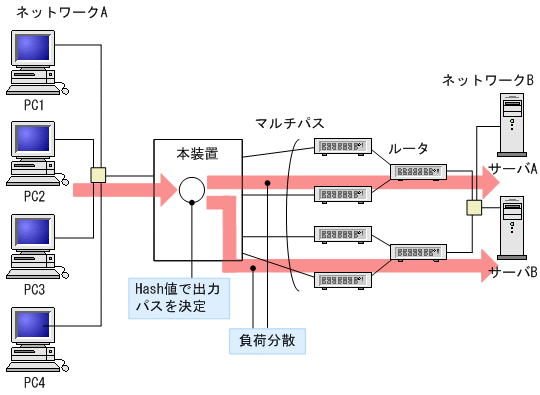

図8-13 マルチパスを使用した負荷分散（隣接ルータが複数の場合）
