コンフィグレーションガイド Vol.2
PTP（Precision Time Protocol）は，時刻同期をするプロトコルです。イーサネットでの利用に特化し，NTP（最大数ミリ秒）よりも高精度（最大数百ナノ秒）で同期させることを目的としています。
PTPでは，マスタ装置とスレーブ装置の間でパケットが中継される時間（以降，伝送遅延時間）を測定し，送信されたマスタ装置の時刻情報と伝送遅延時間によって，時刻を同期します。PTPでの各装置の役割について次の表に示します。
表26-1 PTPでの各装置の役割
PTP装置の種別 説明 マスタ装置 基準時刻を配信する装置 スレーブ装置 マスタ装置から受信した基準時刻に同期する装置 Transparent Clock（TC） 伝送遅延時間を計算するためのPTPメッセージを中継する装置 Management Node（MN） リモート制御装置 本装置はTCとして動作します。マスタ装置，スレーブ装置，およびMNは未サポートです。
PTP装置は，PTP専用VLANによって時刻を同期します。PTPの適用例を次の図に示します。

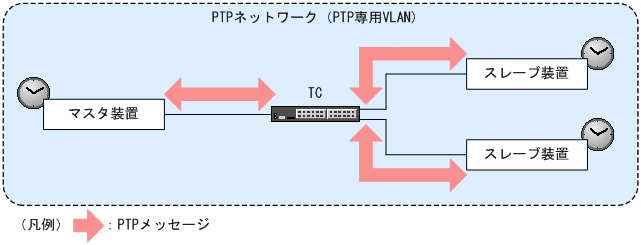

図26-1 PTPの適用例
- ＜この項の構成＞
- (1) 伝送遅延の計測方法
- (2) 送信時刻の通知方法
(1) 伝送遅延の計測方法
PTPの伝送遅延時間の計測方法には，E2E（end-to-end）とP2P（peer-to-peer）があります。E2EとP2Pの特長を次の表に示します。
表26-2 E2EとP2Pの特長
項目 E2E P2P 伝送遅延時間計測単位 マスタ装置とスレーブ装置間で伝送遅延時間を計測 マスタ装置・スレーブ装置・TCの各装置で隣接装置との伝送遅延時間を計測 PTP未サポート装置との接続可否 接続できる 接続できない 中継段数による同期精度の劣化 劣化が大きい 劣化が小さい スレーブ装置数によるマスタ装置への処理負荷 影響が大きい 影響が小さい
(2) 送信時刻の通知方法
PTPでは，伝送遅延時間を計測するために，PTPメッセージを送信した時刻（送信時刻）を使用します。送信時刻の通知方法には，One-step clock，Two-step clockの2種類があります。
表26-3 送信時刻の通知方法
送信時刻の通知方法 概要 One-step clock 一つのメッセージによって送信時刻を通知する方法です。 Two-step clock 二つのメッセージによって送信時刻を通知する方法です。
