19.1.4　ポートミラーリング使用時の注意事項

＜この項の構成＞

(1)　他機能との共存

(2)　送信フレームをミラーリングの対象とする場合の注意事項

(3)　ポートミラーリング802.1Q Tag付与機能使用時の注意事項

(1)　他機能との共存

• 次の機能を併用する場合，対象パケットはソフトウェアで送信するパケットになるため，ミラーリングしません。

  • 自発DHCP snoopingを有効にした場合の，本装置が送信するすべてのDHCPパケット
  • ダイナミックARP検査を有効にした場合の，本装置が送信するすべてのARPパケット
• ポリシーベースミラーリングを併用する場合，次の点に注意してください。

  • ポリシーベースミラーリングで使用しているモニターセッション番号は使用できません。
  • 送信フレームをミラーリングの対象にできません。
  • ポリシーベースミラーリングでミラーポートとして使用しているポートは，ミラーポートとして設定できません。

(2)　送信フレームをミラーリングの対象とする場合の注意事項

• ミラーポートから送信されるフレームの順序は，モニターポートから送信されるフレームの順序と異なることがあります。
• 一つのモニターセッションに複数のモニターポートを設定した状態で，複数のモニターポートにフラッディングするフレームは，1個のフレームだけをミラーリングします。
• IPマルチキャスト中継フレームをモニターポートで送信する場合，ミラーポートから送信するフレームは，フレームを受信したVLANのVLAN IDを付けたTaggedフレームとなります。さらにVLAN Tag以外のイーサネットフレームのヘッダ情報もフレーム受信時のものとなります。
• 次に示す状態のためにモニターポートでは通信できない場合でも，一部のフレームはミラーリングします。

  • スパニングツリーによるBlocking，Discarding，Listening，およびLearning状態
  • GSRPによるブロッキング状態
  • Ring Protocolによるブロッキング状態
  • アップリンク・リダンダントでのスタンバイポート
  • IEEE802.1Xによる未認証
  ミラーリングするフレームを次に示します。

  • フラッディングされたフレーム
  • モニターポートの状態を送信禁止にする際に実施するMACアドレステーブルのクリア処理中に，MACアドレステーブルエントリに一致したフレーム
• VXLAN Accessポートをモニターポートに指定した状態で，そのポートで受信したフレームをフラッディングするときは，該当フレームをミラーリングします。
  このとき，該当VXLAN AccessポートでVNIマッピング方式をサブインタフェースマッピングで使用している状態で，Untaggedフレームのフラッディング対象フレームを受信した場合，ミラーリングフレームはVLAN IDが4095のTaggedフレームとなります。【SL-L3A】

• 本装置でIPマルチキャストルーティング機能とIGMP/MLD snooping機能を同時に使用しており，かつIPマルチキャストが有効なポートをモニターポートに指定した場合，登録済みのネガティブキャッシュまたは中継エントリに該当するIPマルチキャストパケットを該当するモニターポートで受信したときは，該当IPマルチキャストパケットをミラーリングします。

(3)　ポートミラーリング802.1Q Tag付与機能使用時の注意事項

• VLAN Tagが付くため，通常より4バイト大きいサイズのフレームを扱える必要があります。特に，Taggedフレームおよび送信フレームをミラーリングする場合，ミラーリングフレームはVLAN Tagが2段になるため，8バイト大きいサイズのフレームを扱える必要があります。
• ミラーポートとして設定するポートには，トランクポートを接続してください。
• ミラーリングフレームは，ミラーポートと同じポートに設定されたリンクアグリゲーションやレイヤ2スイッチ機能の通信状態に関係なく送信されます。
• モニターポートで受信したユニキャストフレームが中継装置宛ての場合，ミラーリングフレームのMACアドレスを持つ中継装置で自宛として受信するため，付けられたVLAN Tagに基づくレイヤ2中継ができません。中継装置でレイヤ2中継をするには，モニターするフレームを中継するVLANに対して，VLANごとのMACアドレスを設定してください。

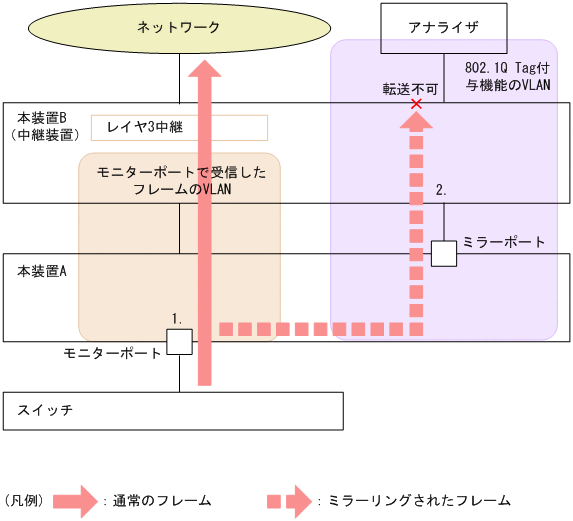

  図19-3　中継装置宛てフレームのミラーリング



  1. 本装置Aのモニターポートで本装置B宛てのユニキャストフレームを受信
     モニターポートで受信したフレームのVLANと802.1Q Tag付与機能のVLANのMACアドレスが同じになります。

  2. ミラーリングフレームは，本装置Bで自宛として受信
     自宛のフレームはレイヤ2中継をしないため，アナライザへ転送できません。
