17.1.2　動作仕様

L2ループ検知機能では，コンフィグレーションで設定したポート（物理ポートまたはチャネルグループ）からL2ループ検知用のL2制御フレーム（L2ループ検知フレーム）を定期的に送信します。L2ループ検知機能が有効なポートでそのL2ループ検知フレームを受信した場合，ループ障害と判断し，受信したポートまたは送信元ポートをinactive状態にします。

inactive状態のポートは，ループ障害の原因を解決後に運用コマンドでactive状態にします。また，自動復旧機能を設定しておけば，自動的にactive状態にできます。

＜この項の構成＞
(1)　L2ループ検知機能のポート種別
(2)　L2ループ検知フレームの送信ポートについて
(3)　ループ障害の検知方法とポートをinactive状態にする条件
(4)　スタック構成でのL2ループ検知動作
(5)　運用メッセージの表示について

(1)　L2ループ検知機能のポート種別

L2ループ検知機能で使用するポートの種別を次の表に示します。

表17-1　ポート種別

種別 機能
検知送信閉塞ポート
  • ループを検知するためのL2ループ検知フレームを送信します。
  • ループ障害検知時は，運用ログを表示し，当該ポートをinactive状態にします。
検知送信ポート
  • ループを検知するためのL2ループ検知フレームを送信します。
  • ループ障害検知時は，運用ログを表示します。inactive状態にはしません。
検知ポート
（コンフィグレーション省略時）
  • ループを検知するためのL2ループ検知フレームは送信しません。
  • ループ障害検知時は，運用ログを表示します。inactive状態にはしません。
検知対象外ポート
  • 本機能の対象外ポートです。ループを検知するためのL2ループ検知フレームの送信やループ障害検知をしません。
アップリンクポート
  • ループを検知するためのL2ループ検知フレームは送信しません。
  • ループ障害検知時は，送信元ポートで，送信元のポート種別に従った動作をします。例えば，送信元が検知送信閉塞ポートであれば，運用ログを表示し，送信元ポートをinactive状態にします。

(2)　L2ループ検知フレームの送信ポートについて

L2ループ検知フレームは，検知送信閉塞ポートと検知送信ポートに所属しているすべてのVLANから，設定した送信間隔で送信します。本機能で送信できる最大フレーム数は決まっていて，それを超えるフレームは送信しません。フレームを送信できなかったポートやVLANでは，ループ障害を検知できなくなります。そのため，送信できる最大フレーム数は，収容条件に従って設定してください。詳細は，「コンフィグレーションガイド Vol.1　3.9.1 L2ループ検知」を参照してください。

(3)　ループ障害の検知方法とポートをinactive状態にする条件

L2ループ検知フレームを受信した場合，自装置から送信したL2ループ検知フレームで，かつ受信ポートに設定されているVLANであれば，異なるVLAN間でもループ障害と見なします。L2ループ検知フレームの受信によってループ障害と判定すると，ポートごとにフレームの受信数をカウントします。この値がコンフィグレーションで設定したL2ループ検知フレーム受信数（初期値は1）に達すると，該当ポートをinactive状態にします。

(4)　スタック構成でのL2ループ検知動作

同一スタック内のメンバスイッチ間で送信されたL2ループ検知フレームを受信した場合でも，L2ループ検知が動作します。スタック構成時のL2ループ検知フレームの受信によるループ検知について次の図に示します。

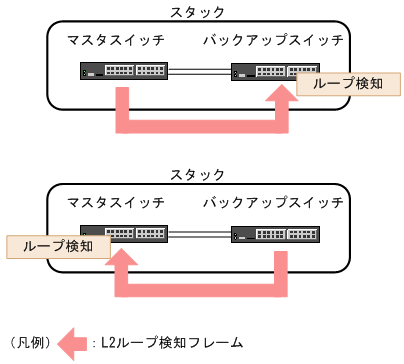

図17-2　スタック構成時のL2ループ検知フレームの受信によるループ検知

[図データ]

(5)　運用メッセージの表示について

ループ障害検知の運用メッセージをどこかのポートで表示し，その直後に同じポートでL2ループ検知フレームを受信しても，前回の表示から1分間は運用メッセージを表示しません。前回の表示から1分間経過し，その後L2ループ検知フレームを受信したとき，ループ障害検知の運用メッセージを表示します。
