28.7.5　共有ノードでのノード種別混在構成

共有リンクありのマルチリング構成で，共有リンクの両端に位置するノードをマスタノードとして動作させることができます。この場合，マスタノードのプライマリポートは，データ転送用のVLANグループによらず，必ず共有リンク側のリングポートになります。このため，本構成では，データ転送用のVLANグループを二つ設定したことによる負荷分散は実現できません。

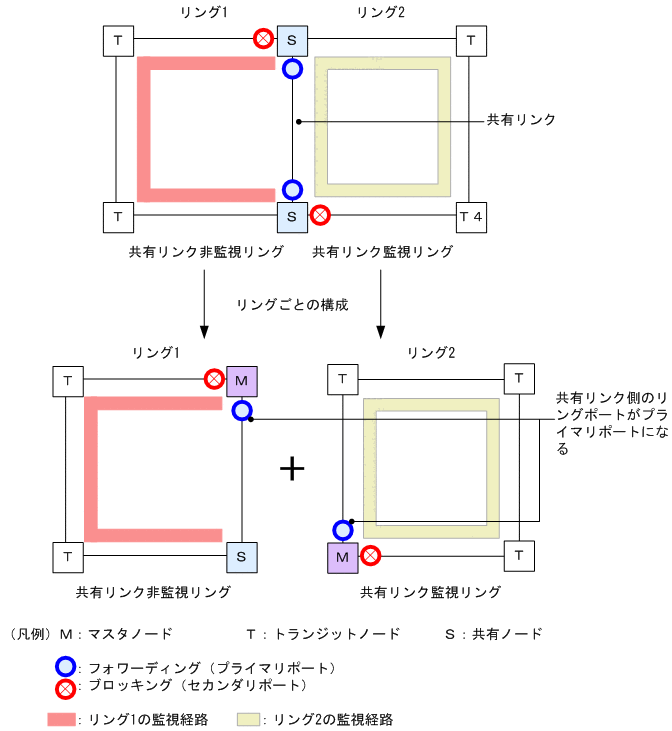

図28-40　共有ノードをマスタノードとした場合のポート状態

[図データ]
