コンフィグレーションガイド Vol.1
スタック構成のノードを含むシングルリング構成について，次の図に例を示します。

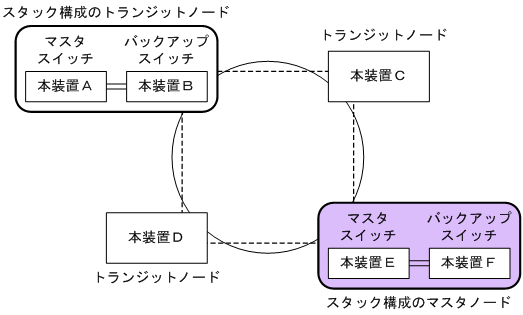

図28-22 スタック構成のノードを含むシングルリング構成
スタック構成のノードを含むシングルリング構成では，次に示す動作はスタック構成のノードを含まないシングルリング構成時と同様ですので，「28.3 シングルリングの動作概要」を参照してください。
- リング正常時の動作
- スタックを構成するメンバスイッチの障害を除く，障害検出時の動作
- スタックを構成するメンバスイッチの障害を除く，復旧検出時の動作
