26.1.1　概要

VXLANはレイヤ2のイーサネットフレームをカプセル化して，レイヤ3のIPネットワーク上に論理的なレイヤ2ネットワーク（ネットワーク仮想化）を実現するプロトコルです。VXLANを使用したネットワーク構成では，次に示す特長があります。

• レイヤ3ネットワーク越え（マルチキャリア）
  WANには従来のキャリアサービス（IP-VPN，広域イーサネット，インターネットなど）を利用できます。

• 多拠点対応（マルチポイント）
  フラットなレイヤ2ネットワークを構築できるため，データセンター（クラウド）と拠点のネットワークを共通で管理できます。

• 論理分割（マルチテナント）
  VXLAN識別子（VNI）をVLAN，およびサブインタフェースに割り当てることで，従来のVLAN数（4094）を超えて論理的に分割できます。
  サブインタフェースとは，イーサネットサブインタフェースとポートチャネルサブインタフェースの総称です。


VXLANを使用したネットワーク構成例を次の図に示します。

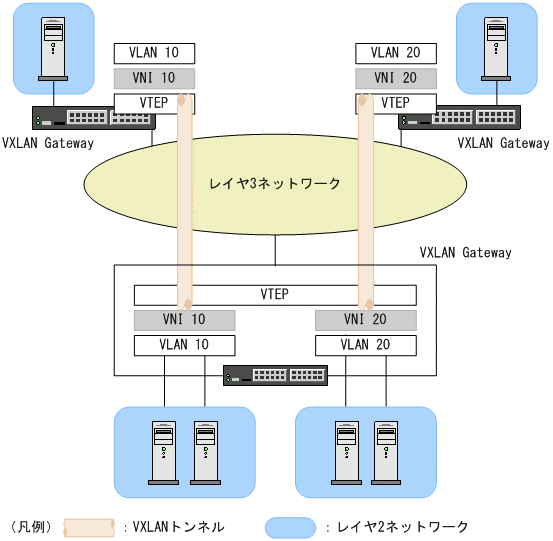

図26-1　VXLANを使用したネットワーク構成例
