25.8.2　ポート間中継遮断機能の設定

ポート間中継遮断機能を設定する手順を次に示します。ここでは，図に示す構成の設定例を示します。

構成例では，ポート1/0/1からポート1/0/4への通信を遮断します。また，ポート1/0/1，1/0/2間の通信を遮断します。ポート1/0/3はどのポートとも通信が可能です。

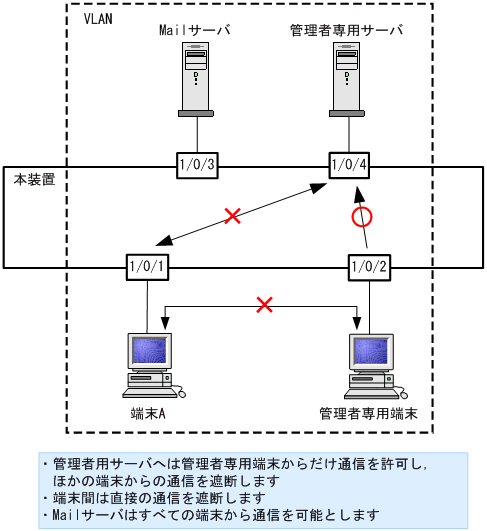

図25-7　ポート間中継遮断機能の設定例

［設定のポイント］

ポート間中継遮断機能は，イーサネットインタフェースコンフィグレーションモードで，そのポートからの通信を許可しないポートを指定することで設定します。通信を双方向で遮断するためには，遮断したい各ポートで設定する必要があります。

［コマンドによる設定］

1. (config)# interface gigabitethernet 1/0/1
   ポート1/0/1のイーサネットインタフェースコンフィグレーションモードに移行します。
   　

2. (config-if)# switchport isolation interface gigabitethernet 1/0/2, gigabitethernet 1/0/4
   (config-if)# exit
   ポート1/0/1でポート1/0/2，1/0/4からの中継を遮断します。この設定で，ポート1/0/1から発信する片方向の中継を遮断します。
   　

3. (config)# interface gigabitethernet 1/0/2
   (config-if)# switchport isolation interface gigabitethernet 1/0/1
   (config-if)# exit
   ポート1/0/2のイーサネットインタフェースコンフィグレーションモードに移行し，ポート1/0/2でポート1/0/1からの中継を遮断します。この設定によって，ポート1/0/1，1/0/2間は双方向で通信を遮断します。
   　

4. (config)# interface gigabitethernet 1/0/4
   (config-if)# switchport isolation interface gigabitethernet 1/0/1
   ポート1/0/4のイーサネットインタフェースコンフィグレーションモードに移行し，ポート1/0/4でポート1/0/1からの中継を遮断します。この設定によって，ポート1/0/1，1/0/4間は双方向で通信を遮断します。
   　
