4.1.1　運用端末の接続形態

コンソールは本装置のシリアル接続ポート（CONSOLE）に接続します。また，リモート運用端末は次に示す接続形態がとれます。

• マネージメントポートに接続する形態
• 通信ポートが接続するIPネットワークから接続する形態

運用端末の接続形態を次の図に示します。

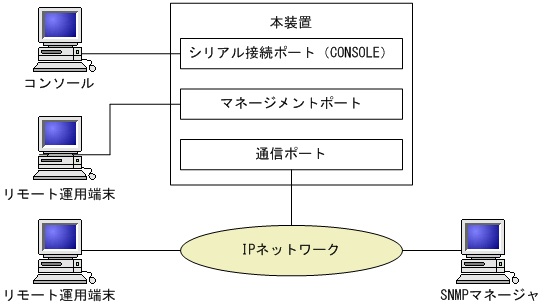

図4-1　運用端末の接続形態

＜この項の構成＞

(1)　シリアル接続ポート（CONSOLE）

(2)　マネージメントポート

(3)　通信用ポート

(1)　シリアル接続ポート（CONSOLE）

シリアル接続ポート（CONSOLE）にコンソールを接続します。コンフィグレーションを設定していなくても本ポートを経由してログインできるため，初期導入時には本ポートからログインして，初期設定ができます。

(2)　マネージメントポート

マネージメントポートを経由して，遠隔のリモート運用端末からの本装置に対するログインやSNMPマネージャによるネットワーク管理ができます。このポートを経由してtelnet，ssh，ftpなどによって本装置へログインするためには，本装置のコンフィグレーションでIPアドレスおよびリモートアクセスの設定をする必要があります。

(3)　通信用ポート

マネージメントポートと同様の運用ができます。
