26.1.7　VNIマッピング方式

VNIマッピング方式には，VLANマッピングとサブインタフェースマッピングの2種類があります。

＜この項の構成＞
(1)　VLANマッピング
(2)　サブインタフェースマッピング
(3)　VNIマッピング方式の注意事項

(1)　VLANマッピング

VLANに対してVNIを割り当てます。設定できるVNI数は，VLANの最大数（4094）までです。なお，コンフィグレーションコマンドvxlan vlan-mapping modeを設定すると，VLANマッピングで動作できるVLANポート数の収容条件を拡張できます。

同一ポートにVNI用のVLANとレイヤ2機能用のVLANを設定する場合の共存可否について，次の表に示します。

表26-3　同一ポート内でのVNI用のVLANとレイヤ2機能用のVLANの共存可否

項目 レイヤ2機能用VLANとの共存可否
収容条件を拡張しない場合 共存可※
収容条件を拡張する場合 共存不可

注※　VNIを割り当てたVLANをネイティブVLANに指定した場合は，共存不可となります。

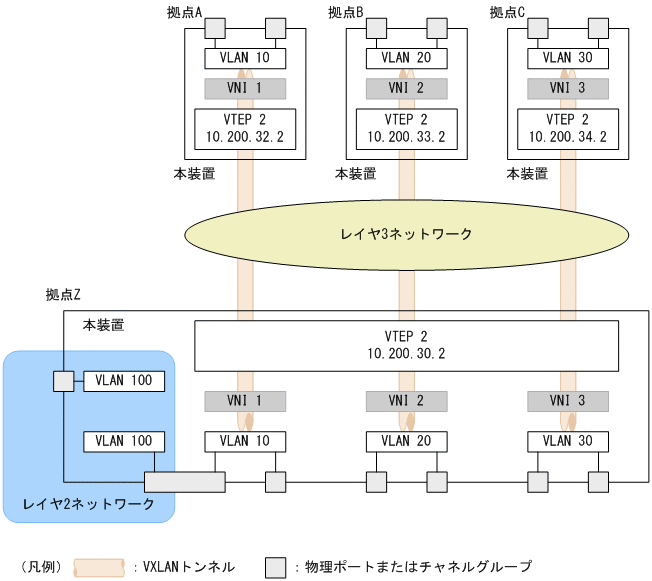

VLANマッピングの例を次の図に示します。

図26-4　VLANマッピングの例

[図データ]

この図で示す各拠点間は，VTEPに割り当てたVNI IDで接続します。接続する拠点間では，同じVNI IDを設定してください。

なお，VNIに所属するVLAN IDとして，接続先の拠点とは異なるVLAN IDも設定できます。

(2)　サブインタフェースマッピング

物理ポートまたはチャネルグループのサブインタフェースごとにVNIを割り当てます。

サブインタフェースは，イーサネットまたはポートチャネルと，VLAN Tag（VLAN ID）の組み合わせで，論理的なインタフェースを構築する機能です。このため，サブインタフェースを識別するためのVLAN IDが同一でも元となるイーサネットまたはポートチャネルが異なる場合は，異なるインタフェースとして認識でき，同一VLAN IDに対して異なるVNIを割り当てられます。なお，サブインタフェースマッピングでは，レイヤ2機能用のVLANは共存できません。

サブインタフェースマッピングの例を次の図に示します。

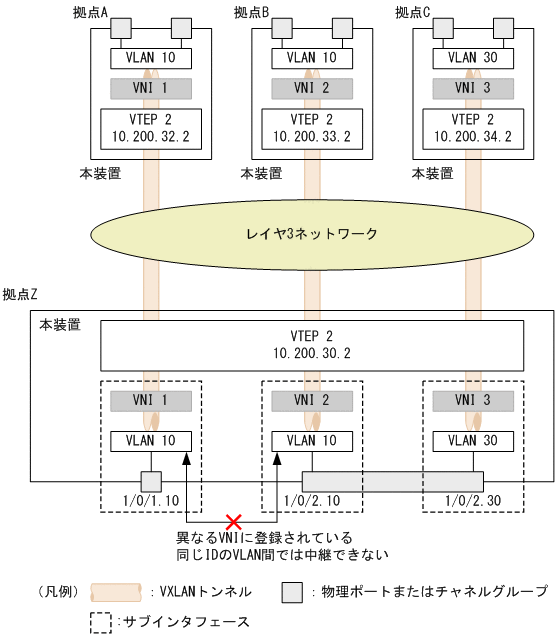

図26-5　サブインタフェースマッピングの例

[図データ]

この図で示す各拠点間は，VTEPに割り当てたVNI IDで接続します。接続する拠点間では，同じVNI IDを設定してください。

(3)　VNIマッピング方式の注意事項
