20.2.2　フレームフォーマット

フレームフォーマットを次の図に示します。

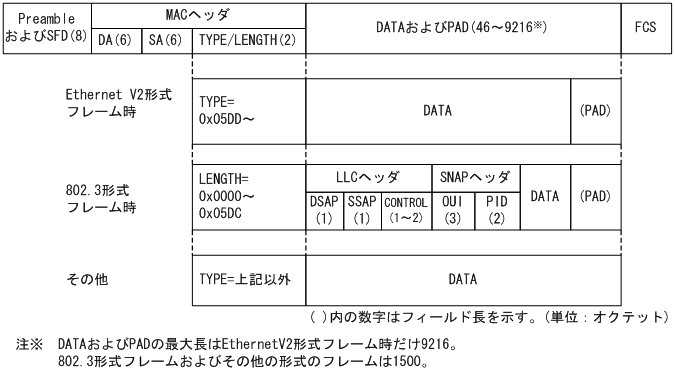

図20-5　フレームフォーマット

＜この項の構成＞

(1)　MAC副層フレームフォーマット

(2)　LLCの扱い

(3)　受信フレームの廃棄条件

(4)　パッドの扱い

(1)　MAC副層フレームフォーマット

(a)　PreambleおよびSFD

64ビット長の2進数で「1010...1011(最初の62ビットは10繰り返し，最後の2ビットは11)」のデータです。送信時にフレームの先頭に付加します。この64ビットパターンのないフレームは受信できません。

(b)　DAおよびSA

48ビット形式をサポートします。16ビット形式およびローカルアドレスはサポートしていません。

(c)　TYPE/LENGTH

TYPE／LENGTHフィールドの扱いを次の表に示します。

表20-14　TYPE／LENGTHフィールドの扱い

TYPE／LENGTH値	本装置での扱い
0x0000〜0x05DC	IEEE802.3 CSMA/CDのフレーム長
0x05DD〜	Ethernet V2.0のフレームタイプ

(d)　FCS

32ビットのCRC演算を使用します。

(2)　LLCの扱い

Ethernet V2と同様に扱います。

(3)　受信フレームの廃棄条件

次に示すどれかの条件によって受信したフレームを廃棄します。

• フレーム長がオクテットの整数倍でない
• 受信フレーム長（DA〜FCS）が64オクテット未満，または1523オクテット以上
  ただし，ジャンボフレーム選択時は，指定したフレームサイズを超えた場合

• FCSエラー
• 接続インタフェースが半二重の場合は，受信中に衝突が発生したフレーム

(4)　パッドの扱い

送信フレーム長が64オクテット未満の場合，MAC副層でFCSの直前にパッドを付加します。パッドの値は不定です。
