コンフィグレーションガイド Vol.3
本装置のIPv4マルチキャストルーティング情報で,PIM-SM機能を設定した場合の確認内容には次のものがあります。
- <この項の構成>
- (1) インタフェース情報
- (2) 隣接情報
- (3) 送信元ルート情報
- (4) PIM-SM BSR情報
- (5) PIM-SM ランデブーポイント情報
- (6) PIM-SM ルーティング情報
(1) インタフェース情報

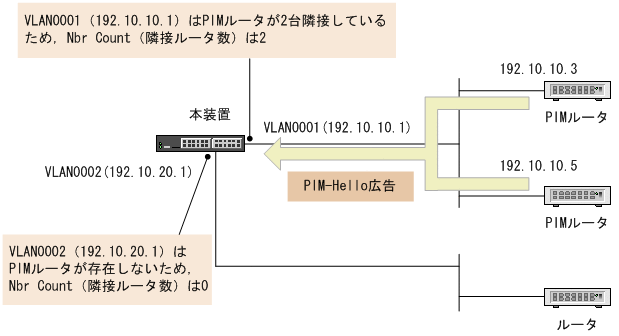

show ip pim interfaceを実行して,次のことを確認してください。
- Address内のインタフェースを確認してください。存在しない場合,そのインタフェースでPIM-SMは動作していません。コンフィグレーションで当該インタフェースでPIMがenableになっているか確認してください。また,そのインタフェースに障害が発生していないか確認してください。
- 該当インタフェースのNbr Count(PIM隣接ルータ数)を確認してください。0の場合は隣接ルータが存在しないか,隣接ルータがPIM-Helloを広告していない可能性があります。隣接ルータを調査してください。
図15-9 show ip pim interfaceコマンドの実行結果
> show ip pim interface Date 20XX/08/01 15:20:00 UTC Address Interface Component Vif Nbr Hello DR Count Intvl Address 192.10.10.1 VLAN0001 PIM-SM 1 2 30 192.10.10.5 192.10.20.1 VLAN0002 PIM-SM 2 0 30 This system >
(2) 隣接情報

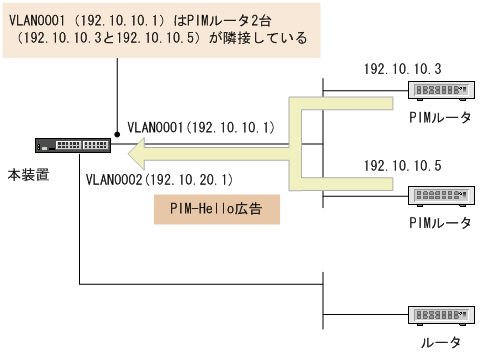

show ip pim neighborを実行し,当該インタフェースのNeighbor Address内のIPアドレスで隣接相手を確認してください。ある特定の隣接が存在しない場合,隣接ルータがPIM-Helloを広告していない可能性があります。隣接ルータを調査してください。
図15-10 show ip pim neighborコマンドの実行結果
> show ip pim neighbor Date 20XX/08/01 15:20:00 UTC Address Interface Neighbor Address Uptime Expires 192.10.10.1 VLAN0001 192.10.10.5 00:10 01:35 192.10.10.3 00:05 01:40 >
(3) 送信元ルート情報

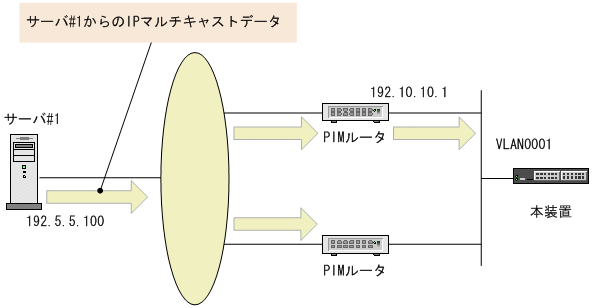

show ip rpfコマンドを実行し,送信元のルート情報を確認してください。
図15-11 show ip rpfコマンドの実行結果
> show ip rpf 192.5.5.100 Date 20XX/08/01 15:20:00 UTC Incoming: VLAN0001(192.5.5.200) Upstream: 192.10.10.1
(4) PIM-SM BSR情報
show ip pim bsrを実行し,BSRアドレスが表示されていることを確認してください。”----”表示の場合,BSRがBootstrapメッセージを広告していないか,BSRが存在していない可能性があります。BSRを調査してください。なお,PIM-SSMではBSRは使用しませんのでご注意ください。
図15-12 show ip pim bsrコマンドの実行結果
> show ip pim bsr Date 20XX/08/01 15:20:00 UTC Status : Not Candidate Bootstrap Router BSR Address : 192.10.10.10 Priority: 100 Hash mask length: 30 Uptime : 03:00 Bootstrap Timeout : 130 seconds >
(5) PIM-SM ランデブーポイント情報
show ip pim rp-mappingを実行し,該当のIPv4マルチキャストグループアドレスに対するC-RP Addressが表示されていることを確認してください。表示のない場合,BSRがBootstrapメッセージを広告していないか,ランデブーポイントまたはBSRが存在していない可能性があります。ランデブーポイントおよびBSRを調査してください。なお,PIM-SSMではランデブーポイントは使用しませんのでご注意ください。
図15-13 show ip pim rp-mappingコマンドの実行結果
> show ip pim rp-mapping Date 20XX/04/20 15:20:00 UTC Status : Not Candidate Rendezvous Point Total: 2 routes, 2 groups, 1 RP Group/Masklen C-RP Address Priority Uptime Expires 224.100.200.0/24 192.1.1.1 100 02:00 02:30 224.100.100.0/24 192.1.1.1 100 02:00 02:30 >
(6) PIM-SM ルーティング情報
show ip mrouteコマンドを実行し,当該宛先アドレスへの経路が存在するかどうかを確認してください。(S,G)エントリが存在しない場合は,(*,G)エントリが存在しているかを確認してください。(*,G)が存在しない場合,およびincoming,outgoingが正しくない場合は隣接ルータを調査してください。なお,PIM-SSMでは(*,G)は使用しません(存在しません)。
図15-14 PIM-SMマルチキャストルート情報の表示
> show ip mroute Date 20XX/04/20 15:20:00 UTC Total: 5 routes, 4 groups, 2 sources (S,G) 3 routes ----------------------------------------------------------- Group Address Source Address Protocol Flags Uptime Expires Assert 224.100.100.10 192.1.1.1 SM F 02:00 02:30 01:00 incoming: VLAN0001(192.1.1.3) upstream: Direct, reg-sup: 30s outgoing: VLAN0002(192.1.2.3) uptime 02:30, expires 00:40 224.100.100.20 192.1.1.1 SM F 02:00 02:30 01:00 incoming: VLAN0001(192.1.1.3) upstream: Direct outgoing: register <Register to 192.1.5.1> 224.100.100.30 192.1.4.1 SM F 02:00 02:30 01:00 incoming: VLAN0001(192.1.1.3) upstream: 192.1.1.5 outgoing: VLAN0002(192.1.2.3) uptime 02:30, expires 00:40 (*,G) 2 routes ----------------------------------------------------------- Group Address RP Address Protocol Flags Uptime Expires Assert 225.100.100.10 192.1.5.1 SM R 02:00 02:30 01:00 incoming: register upstream: This System outgoing: VLAN0002(192.1.2.3) uptime 02:30, expires 00:40 225.100.100.10 192.1.5.1 SM R 02:00 02:30 01:00 incoming: VLAN0001(192.1.1.3) upstream: 192.1.1.2 outgoing: VLAN0003(192.1.3.3) uptime 02:30, expires 00:40 >
