23.2.3 CFMの設定(同一ドメイン,複数MA)

同一ドメインで複数のMAを設定する手順を説明します。ここでは,次の図に示す本装置Aの設定例を示します。

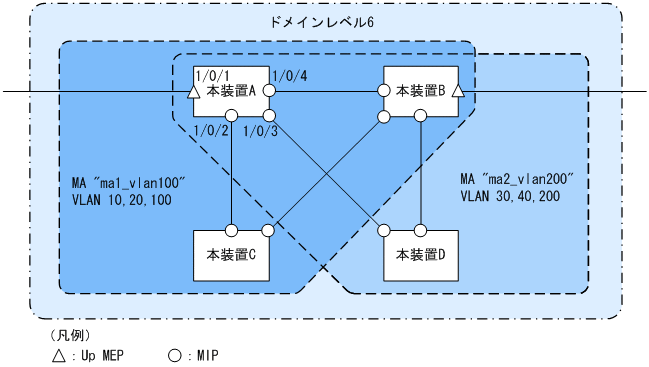

図23-32 CFMの設定例(同一ドメイン,複数MA)

[図データ]

<この項の構成>
(1) 同一ドメインでの複数MAの設定
(2) MEPおよびMIPの設定

(1) 同一ドメインでの複数MAの設定

[設定のポイント]
同一ドメインで複数のMAを設定する場合は,MA識別番号およびMA名称が重複しないように設定します。ドメインおよびMAの基本的な設定のポイントは,「23.2.2 CFMの設定(複数ドメイン)」を参照してください。

[コマンドによる設定]
  1. (config)# ethernet cfm domain level 6 direction-up
    (config-ether-cfm)# domain name str customer_6
    ドメインレベルとMEPの初期状態をUp MEPにすることを設定します。コンフィグレーションイーサネットCFMモードに移行し,ドメイン名称を設定します。

  2. (config-ether-cfm)# ma 1 name str ma1_vlan100
    (config-ether-cfm)# ma 1 vlan-group 10,20,100 primary-vlan 100
    (config-ether-cfm)# ma 2 name str ma2_vlan200
    (config-ether-cfm)# ma 2 vlan-group 30,40,200 primary-vlan 200
    (config-ether-cfm)# exit
    MA識別番号とMA名称,MAに所属するVLAN,プライマリVLANを設定します。


(2) MEPおよびMIPの設定

[設定のポイント]
MEPはMAごとに設定する必要があります。MIPは複数のMAで共通で,ポート単位に一つ設定します。MEPおよびMIPの基本的な設定のポイントは,「23.2.2 CFMの設定(複数ドメイン)」を参照してください。

[コマンドによる設定]
  1. (config)# interface gigabitethernet 1/0/1
    (config-if)# ethernet cfm mep level 6 ma 1 mep-id 101
    (config-if)# ethernet cfm mep level 6 ma 2 mep-id 201
    (config-if)# exit
    (config)# interface range gigabitethernet 1/0/2-4
    (config-if-range)# ethernet cfm mip level 6
    (config-if-range)# exit
    ポート1/0/1に,ドメインレベル6,MA1に所属するMEPを設定します。また,MA2に所属するMEPを設定します。ポート1/0/2〜1/0/4にドメインレベル6のMIPを設定します。

  2. (config)# ethernet cfm enable
    本装置のCFMの運用を開始します。
