コンフィグレーションガイド Vol.2

5.2.2　同一ポート内での共存

同一ポートに各レイヤ2認証の対象ポートとして設定された場合，どの認証モードの組み合わせであれば動作するかを次に示します。

固定VLANモードの共存

ダイナミックVLANモードの共存

固定VLANモードとダイナミックVLANモードの共存

レガシーモードの共存

＜この項の構成＞

(1)　同一ポートの固定VLANモードの共存

(2)　同一ポートのダイナミックVLANモードの共存

(3)　同一ポートのダイナミックVLANモードと固定VLANモードの共存

(4)　同一ポートのレガシーモードの共存

(1)　同一ポートの固定VLANモードの共存

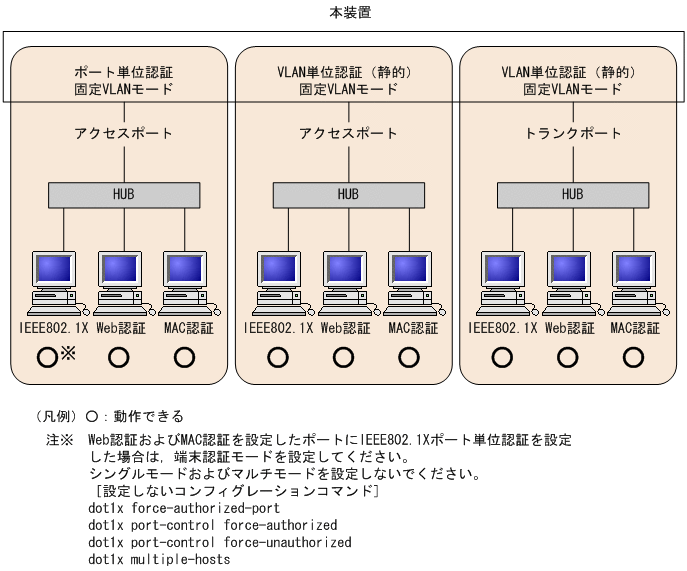

図5-1　同一ポートの固定VLANモードの共存

表5-5　同一ポートの固定VLANモードの共存

ポートの種類 IEEE802.1X Web認証
（固定VLANモード） MAC認証
（固定VLANモード）

ポート単位認証 VLAN単位認証
（静的）

アクセスポート ○^※1 － ○ ○

－ ○ ○ ○

チャネルグループのポート（アクセスポート） ○ × －－

－ ○ －－

トランクポート－ ○^※2 ○ ○

チャネルグループのポート（トランクポート）－ ○^※2 －－

上記以外－－－－

（凡例）

○：動作できる

×：コンフィグレーションで設定できるが動作できない

－：コンフィグレーションで設定できない

注※1

Web認証およびMAC認証を設定したポートにIEEE802.1Xのポート単位認証を設定した場合は，端末認証モードを設定してください。シングルモードおよびマルチモードを設定しないでください。

［設定しないコンフィグレーションコマンド］

dot1x force-authorized-port

dot1x port-control force-authorized

dot1x port-control force-unauthorized

dot1x multiple-hosts

注※2

認証対象のVLANと認証対象外のVLANを同一ポートに設定した場合，認証対象外のVLANでは通信できません。ただし，認証除外ポートオプションを設定している場合は通信できます。

［表の見方の一例］

接続先がアクセスポートの場合，IEEE802.1Xのポート単位認証，Web認証（固定VLANモード），MAC認証（固定VLANモード）の三つの認証モードを同一ポートで利用できます。または，IEEE802.1XのVLAN単位認証（静的），Web認証（固定VLANモード），MAC認証（固定VLANモード）の三つの認証モードを同一ポートで利用できます。

ポートの種類	IEEE802.1X	Web認証（固定VLANモード）	MAC認証（固定VLANモード）
ポート単位認証	VLAN単位認証（静的）
アクセスポート	○^※1	－	○	○
－	○	○	○
チャネルグループのポート（アクセスポート）	○	×	－	－
－	○	－	－
トランクポート	－	○^※2	○	○
チャネルグループのポート（トランクポート）	－	○^※2	－	－
上記以外	－	－	－	－

(2)　同一ポートのダイナミックVLANモードの共存

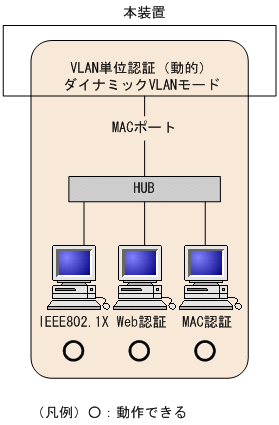

図5-2　同一ポートのダイナミックVLANモードの共存

表5-6　同一ポートのダイナミックVLANモードの共存

ポートの種類 IEEE802.1X
VLAN単位認証（動的） Web認証
（ダイナミックVLANモード） MAC認証
（ダイナミックVLANモード）

MACポート ○ ○ ○

上記以外 × × ×

（凡例）　○：動作できる　×：動作できない

ポートの種類	IEEE802.1X VLAN単位認証（動的）	Web認証（ダイナミックVLANモード）	MAC認証（ダイナミックVLANモード）
MACポート	○	○	○
上記以外	×	×	×

(3)　同一ポートのダイナミックVLANモードと固定VLANモードの共存

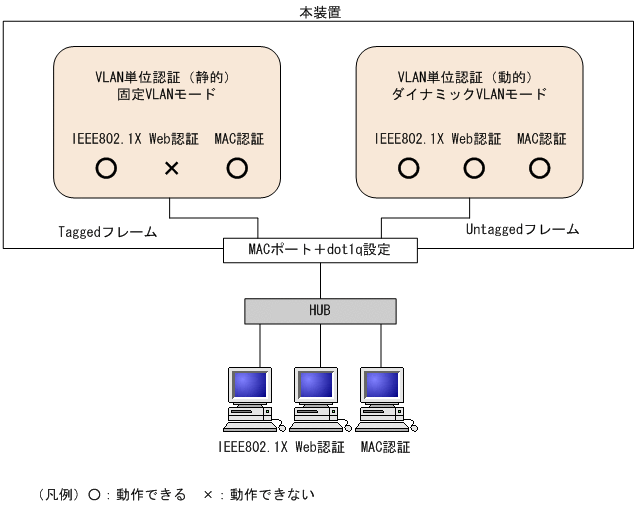

図5-3　同一ポートのダイナミックVLANモードと固定VLANモードの共存

表5-7　同一ポートのダイナミックVLANモードと固定VLANモードの共存

ポートの種類受信フレームの種類 IEEE802.1X Web認証 MAC認証

VLAN単位認証（静的） VLAN単位認証（動的）固定VLANモードダイナミックVLANモード固定VLANモードダイナミックVLANモード

MACポート＋dot1q設定 Taggedフレーム ○^※1 × × × ○ ×

Untaggedフレーム × ○ ○^※2 ○ ○^※2 ○

（凡例）　○：動作できる　×：動作できない

注※1

認証対象のVLANと認証対象外のVLANを同一ポートに設定した場合，認証対象外のVLANでは通信できません。ただし，認証除外ポートオプションを設定している場合は通信できます。

注※2

RADIUS認証方式で，RADIUSサーバから認証後VLANが送られてこなかった場合，ネイティブVLANに収容して固定VLANと同様に扱います。ただし，ポート間の移動については，ダイナミックVLANモードの動作に従います。

ポートの種類	受信フレームの種類	IEEE802.1X	Web認証	MAC認証
VLAN単位認証（静的）	VLAN単位認証（動的）	固定VLANモード	ダイナミックVLANモード	固定VLANモード	ダイナミックVLANモード
MACポート＋dot1q設定	Taggedフレーム	○^※1	×	×	×	○	×
Untaggedフレーム	×	○	○^※2	○	○^※2	○

(4)　同一ポートのレガシーモードの共存

表5-8　同一ポートのレガシーモードの共存

ポートの種類 IEEE802.1X
VLAN単位認証（動的） Web認証
（レガシーモード） MAC認証
（全モード）

MACポート ○ ○ ×

上記以外 × × ×

（凡例）　○：動作できる　×：動作できない

ポートの種類	IEEE802.1X VLAN単位認証（動的）	Web認証（レガシーモード）	MAC認証（全モード）
MACポート	○	○	×
上記以外	×	×	×
