2.3.2 AX3650Sのハードウェア

本装置は,PS-A03/PS-D03/PS-A05/PS-D05を2台搭載することで電源の冗長構成ができます。詳細は,「ハードウェア取扱説明書」を参照してください。

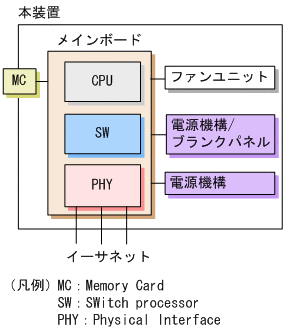

ハードウェアの構成を次の図に示します。

図2-2 ハードウェアの構成

[図データ]

<この項の構成>
(1) 装置筐体
(2) メインボード
(3) PS-A03/PS-D03/PS-A05/PS-D05
(4) FAN-03

(1) 装置筐体

装置筐体には,メインボード,電源,ファンが含まれています。本装置は電源およびファンを含む電源機構を搭載するタイプであり,電源機構およびファンユニットを取り外しできます。

(2) メインボード

メインボードはCPU部,SW部,PHY部から構成されます。

(3) PS-A03/PS-D03/PS-A05/PS-D05

PS-A03/PS-D03/PS-A05/PS-D05は外部供給電源から本装置内で使用する直流電源を生成する電源機構です。電源機構は装置に最大2台搭載でき,冗長構成時には装置を停止することなく交換できます。電源機構を1台で運用する場合には,空きスロットにブランクパネル(BPNL-01)を搭載します。

また,電源機構は内部を冷却するためのFANを装備します。

(4) FAN-03

FAN-03は装置内部を冷却するファンユニットです。FAN-03はファンスロットに1台搭載します。ファンユニット内部には4基のファン部品が実装されていて,1基が故障しても運用に支障なく装置を冷却できます。また,運用中に装置を停止することなくFAN-03を交換できます。
