14.4.1　概要

レイヤ3冗長切替機能は，2台のスイッチが同一のIPアドレスとMACアドレスを引き継いで切り替えることで，PCなどからのデフォルトゲートウェイを経由した通信を継続できるようにします。

GSRPレイヤ3冗長切替機能の概要を次の図に示します。なお，ここではPCなどを接続するネットワークを下流ネットワークと呼び，そこからIP中継する先のネットワークを上流ネットワークと呼びます。GSRPのマスタ/バックアップ切り替えは下流ネットワーク側に反映します。

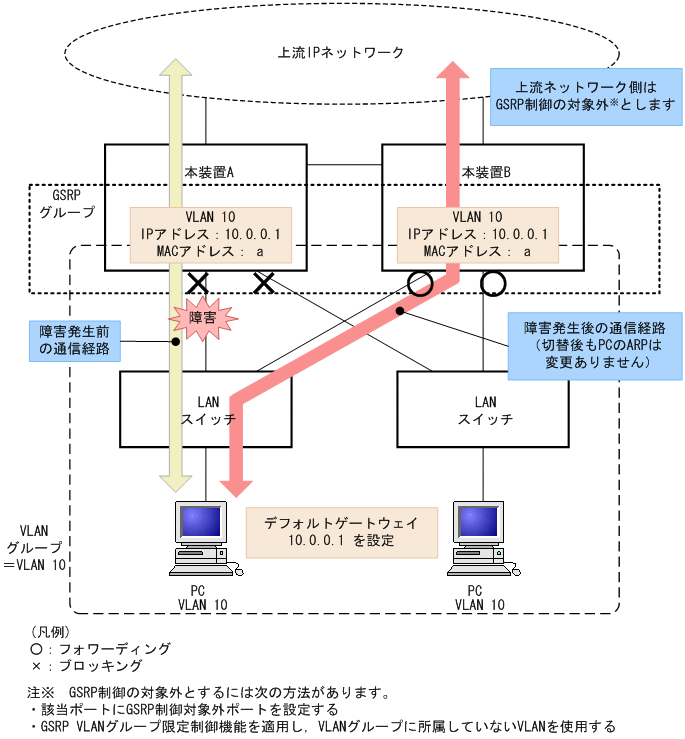

図14-8　GSRPレイヤ3冗長切替機能の概要

＜この項の構成＞

(1)　デフォルトゲートウェイのIPアドレス

(2)　デフォルトゲートウェイのMACアドレス

(3)　仮想MACアドレス学習用フレームの送信VLANポートと送信間隔

(1)　デフォルトゲートウェイのIPアドレス

GSRPで冗長化するデフォルトゲートウェイのIPアドレスは，2台のGSRPスイッチで同じVLANに同じアドレスを設定します。マスタ状態のGSRPスイッチはVLANがアップ状態となり，デフォルトゲートウェイとしてIP中継を行います。バックアップ状態のGSRPスイッチのVLANはダウン状態となりIP中継を行いません。

(2)　デフォルトゲートウェイのMACアドレス

GSRPで冗長化するデフォルトゲートウェイのMACアドレスはGSRPのプロトコル専用の仮想MACアドレスを使用します。仮想MACアドレスは，VLANグループIDごとに異なるアドレスを使用します。

マスタ状態の装置は，下流のLANスイッチに仮想MACアドレスを学習させるために，仮想MACアドレスを送信元MACアドレスとしたGSRP制御フレーム（仮想MACアドレス学習用フレーム）を定期的に送信します。

GSRPで使用する仮想MACアドレスを次の図と表に示します。

VLANグループIDが8以下の場合は，次に示す方法で仮想MACアドレスを生成します。

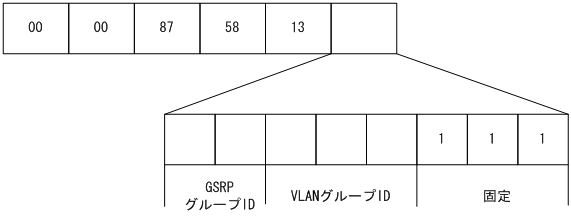

図14-9　GSRPレイヤ3冗長切替機能の仮想MACアドレスの生成方法（VLANグループIDが8以下）

表14-5　GSRPレイヤ3冗長切替機能の仮想MACアドレスの生成方法（VLANグループIDが8以下）

項目	値
GSRPグループID	GSRPグループID1〜4に対して，0〜3の値を設定します。レイヤ3冗長切替機能では，GSRPグループIDは1〜4の値である必要があります。
VLANグループID	VLANグループID1〜8に対して，0〜7の値を設定します。
固定（3ビット）	最下位3ビットは7固定とします。

VLANグループIDが9以上の場合は，0000.8758.1311〜0000.8758.1350の範囲の仮想MACアドレスをVLANグループID 9〜64に順番に割り当てます。

(3)　仮想MACアドレス学習用フレームの送信VLANポートと送信間隔

マスタ状態のVLANグループに所属するVLANのVLANポート単位に，設定した送信間隔で仮想MACアドレス学習用フレームを送信します。設定した送信間隔で送信対象のVLANポートにフレームを送信できるように，1秒間に送信するフレーム数（送信レート）を決定します。送信レートは，次に示す算出式に従い，自動的に100pps以内で変動します。なお，最大値（100pps）を超える送信レートではフレームを送信しません。

［仮想MACアドレス学習用フレームの送信レート算出式］

送信レート（pps）＝送信対象のVLANポート数÷送信間隔（秒）

例えば，送信対象のVLANポート数が200（VLANポート）で送信間隔を5秒に設定した場合，送信レートは40ppsになります。

送信レートの算出で100ppsを超えた状態では，仮想MACアドレス学習用フレームを送信しないVLANポートが存在するため，注意してください。
