13.2.9　本装置の配下にOption82を付与するDHCPリレーが接続された場合

本装置の配下にOption82を付与するDHCPリレーを接続した場合，本装置でパケットを中継できるように設定します。

本装置の配下にOption82を付与するDHCPリレーを接続した場合の構成例を次の図に示します。

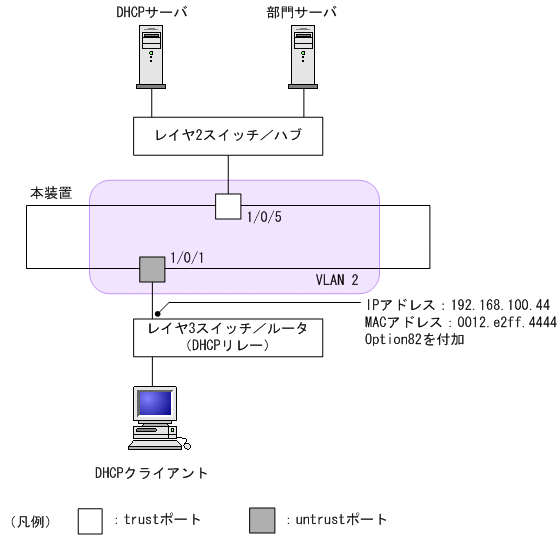

図13-13　本装置の配下にOption82を付与するDHCPリレーを接続した場合の構成例

本装置のDHCP snooping設定は「13.2.2　基本設定」，「13.2.4　端末フィルタ」，および「13.2.5　ダイナミックARP検査」と同様です。

本例では，そのままではDHCPクライアントからのDHCPパケットおよびIPv4パケットが中継できません。また，レイヤ3スイッチ／ルータからのARPパケットも中継できません。

パケットを中継するためには，本装置でDHCPパケットの中継を許可する設定，IPv4パケットの中継を許可する設定，およびARPパケットの中継を許可する設定が必要です。また，DHCPリレーがOption82を付与する場合，Option82付きDHCPパケットの中継を許可する設定も必要です。

＜この項の構成＞

(1)　DHCPパケットの中継を許可する設定

(2)　IPv4パケットの中継を許可する設定

(3)　ARPパケットの中継を許可する設定

(4)　Option82付きDHCPパケットの中継を許可する設定

(1)　DHCPパケットの中継を許可する設定

DHCPパケットの中継を許可する設定は本装置の配下にDHCPリレーが接続された場合と同様です。

設定については，「13.2.8　本装置の配下にDHCPリレーが接続された場合　(1)　DHCPパケットの中継を許可する設定」を参照してください。

(2)　IPv4パケットの中継を許可する設定

DHCPパケットの中継を許可する設定は本装置の配下にDHCPリレーが接続された場合と同様です。

設定については，「13.2.8　本装置の配下にDHCPリレーが接続された場合　(2)　IPv4パケットの中継を許可する設定」を参照してください。

(3)　ARPパケットの中継を許可する設定

ARPパケットの中継を許可する設定は固定IPアドレスを持つ端末を接続した場合と同様です。

設定については，「13.2.7　固定IPアドレスを持つ端末を接続した場合」を参照してください。

(4)　Option82付きDHCPパケットの中継を許可する設定

［設定のポイント］

DHCPパケットのOption82の詐称検査を無効に設定します。

［コマンドによる設定］

1. (config)# ip dhcp snooping information option allow-untrusted
   untrustポートのOption82の詐称検査を無効に設定します。
