29.3.2　IPv6マルチキャストパケット中継処理

(1)　ハードウェアの中継処理

ハードウェアによるIPv6マルチキャストのパケット中継処理は次に示す四つの手順で実行されます。

1. IPv6マルチキャスト中継エントリの検索

   IPv6マルチキャストグループ宛てのパケットを受信した場合，ハードウェアのIPv6マルチキャスト中継エントリから該当エントリを検索します。

2. パケット受信インタフェースの正常性チェック

   1の手順でエントリが存在した場合，そのIPv6パケットが正しいインタフェースから受信されているかどうかをチェックします。

3. フィルタリング

   IPv6フィルタリングテーブルに登録された情報を参照して中継するかどうかを判断します。

4. ホップリミットに基づいた中継判断とTTL値のデクリメント

   パケット中のホップリミット値から中継するかを判断し，中継する場合は該当するパケットのホップリミット値をデクリメントします。

(2)　ソフトウェアの中継処理

ソフトウェアによるIPv6マルチキャストパケット中継処理は次に示す場合ごとに処理が異なります。

• ハードウェアのIPv6マルチキャスト中継エントリにエントリがない場合

  ある送信元からあるIPv6マルチキャストグループ宛てのパケットを最初に受信した場合，IPv6マルチキャスト経路情報から生成した中継エントリに従って，ソフトウェアで中継します。同時にハードウェアに対してIPv6マルチキャスト中継エントリを登録します。

• IPv6カプセル化処理を行う場合

  一時的にランデブーポイント宛てにIPv6カプセル化を行って中継し，ランデブーポイントでは各中継先にデカプセル化して中継します。

(3)　IPv6マルチキャスト経路情報またはIPv6マルチキャスト中継エントリの検索

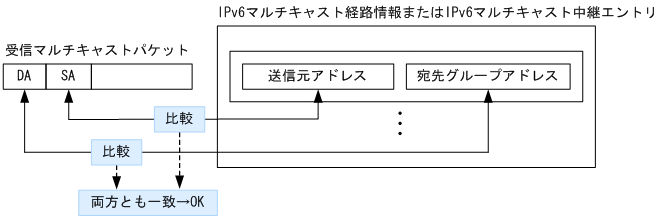

受信したIPv6マルチキャストパケットのDA（宛先グループアドレス）とSA（送信元アドレス）に該当するエントリをIPv6マルチキャスト経路情報またはIPv6マルチキャスト中継エントリから検索します。IPv6マルチキャスト経路情報またはIPv6マルチキャスト中継エントリの検索方法を次の図に示します。

(4)　ネガティブキャッシュ

ネガティブキャッシュは，中継できないマルチキャストパケットをハードウェアによって廃棄する機能です。ネガティブキャッシュは中継先インタフェースの存在しない中継エントリです。ネガティブキャッシュは，中継できないマルチキャストパケットを受信すると，ハードウェアに登録します。その後，登録したマルチキャストパケットと同じアドレスのマルチキャストパケットを受信すると，そのパケットをハードウェアによって廃棄します。これによって，大量の中継できないマルチキャストパケットを受信しても，それを原因とする負荷上昇を抑えられます。
