14.4.4 IGMPv3使用時のIPv4経路制御動作

〈この項の構成〉

(1) IGMPv3使用時のIPv4 PIM-SSM動作

PIM-SSMを使用するためには送信元の情報が必要となります。本装置ではIGMPv2を使用する際には送信元をコンフィグレーションで設定することでPIM-SSMを使用することができます。IGMPv3では送信元をコンフィグレーションで設定することなくPIM-SSMを使用できます(コンフィグレーションでPIM-SSMを設定する必要があります)。

マルチキャスト配信サーバ(送信元アドレスS1)がマルチキャストグループG1にマルチキャストパケットを送信する場合のIPv4 PIM-SSM動作を次に示します。

  1. ホストからマルチキャストグループに参加するためのIGMPv3 Report(G1,S1)を受信します。

  2. IGMPv3 Report(G1,S1)を受信した装置はReportで通知されたグループアドレス(G1)とコンフィグレーションで指定したSSMグループアドレス(範囲)を比較します。グループアドレスが一致した場合は,Reportで通知された送信元アドレス(S1)への最短経路方向にグループアドレス(G1)と送信元アドレス(S1)を含んだPIM-Joinを送信します。

  3. PIM-Joinを受信した各装置は,送信元アドレス(S1)への最短経路方向にホップバイホップでPIM-Joinを送信します。PIM-Joinを受信した各装置は,PIM-Joinを受信したインタフェースだけに送信元アドレスS1からのマルチキャストパケットを中継するように(S1,G1)の配送ツリーを形成します。

  4. マルチキャスト配信サーバS1がグループG1宛てに送信したマルチキャストパケットを受信した装置はマルチキャスト中継情報に従いマルチキャストパケットを中継します。

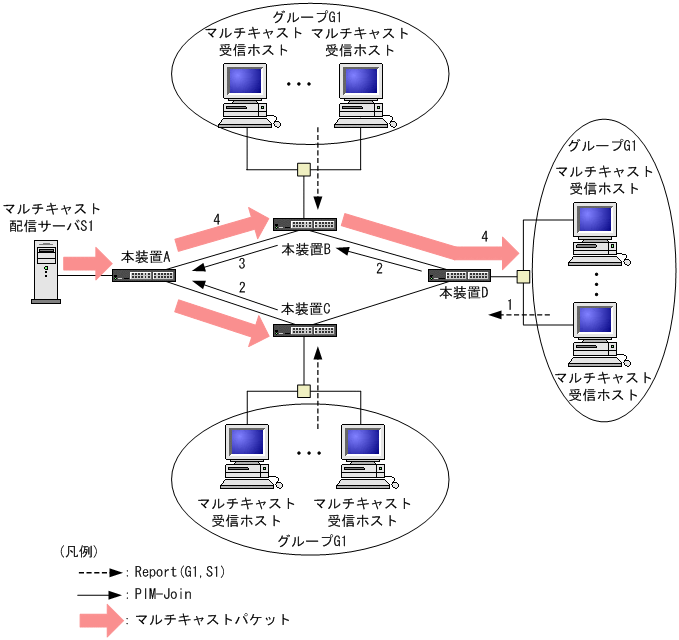

    図14‒19 IGMPv3使用時のIPv4 PIM-SSM動作概要

    [図データ]

(2) IGMPv3使用時のIPv4 PIM-SM動作

コンフィグレーションでPIM-SSMが設定されていない場合はPIM-SMで動作します。マルチキャスト配信サーバ(送信元アドレスS1)がマルチキャストグループG1にマルチキャストパケットを送信する場合のIPv4 PIM-SM動作を次に示します。

  1. ホストからマルチキャストグループに参加するためのIGMPv3 Report(G1,S1)を受信します。

  2. IGMPv3 Report(G1,S1)を受信した装置はランデブーポイントへの最短経路方向にグループアドレス(G1)を含んだPIM-Joinを送信します。

  3. PIM-Joinを受信したランデブーポイントは各グループの存在を認識します。マルチキャストパケットを送信元ネットワークからランデブーポイント経由で各グループメンバーに配送するために,送信元を頂点としたランデブーポイント経由の配送ツリーを形成します。

  4. 送信元から各グループメンバーに対して最短パスで到達できるように,既存のユニキャストルーティングを使用して送信元からの最短パスを決定します(PIM-Joinを送信元への最短経路方向に送信し,最短パス配送ツリーを形成します)。

  5. マルチキャスト配信サーバS1がグループG1宛に送信したマルチキャストパケットを受信した装置は最短パス配送ツリーに従いマルチキャストパケットを中継します。

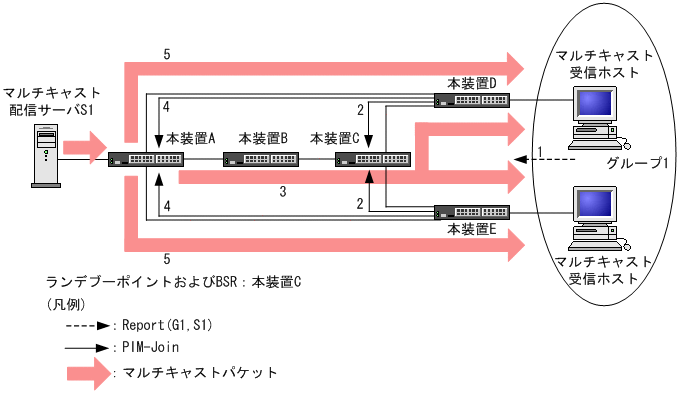

    図14‒20 IGMPv3使用時のIPv4 PIM-SM動作概要

    [図データ]

(3) IGMPv1/IGMPv2ホストおよびIGMPv3ホスト混在時のIPv4経路制御

IGMPv2でPIM-SSMを使用する設定をしている状態で,IGMPv1ホスト,IGMPv2ホストとIGMPv3ホストが混在する場合のIPv4経路制御動作について説明します。

コンフィグレーションで設定したPIM-SSM対象アドレス範囲に含まれるグループアドレスに対して加入要求を受けた場合はPIM-SSMが動作します(「表14‒13 IGMPv1/IGMPv2およびIGMPv3ホスト混在時のIPv4経路制御動作」を参照してください)。IGMPv1 Report,IGMPv2 Reportで加入要求を受けた場合,送信元リストはコンフィグレーションで設定した送信元アドレスを使用します。IGMPv1 Report,IGMPv2 ReportとIGMPv3 Report(EXCLUDE)で同じグループアドレスに対して加入要求を受けた場合,送信元リストはコンフィグレーションで設定された送信元アドレスとIGMPv3 Report (INCLUDE)に含まれる送信元リストを合わせたリストを使用します。

IGMPv1/IGMPv2およびIGMPv3ホスト混在時のIPv4経路制御動作を次の表に示します。

表14‒13 IGMPv1/IGMPv2およびIGMPv3ホスト混在時のIPv4経路制御動作

加入グループアドレス

IGMPv1 Report

IGMPv2 Report

IGMPv3 Report(EXCLUDE)

IGMPv3 Report(INCLUDE)

SSMアドレス範囲内

PIM-SSM

PIM-SSM

SSMアドレス範囲外

PIM-SM

PIM-SM
