17.2.2　アップリンク・リダンダントの設定

(1)　アップリンク・リダンダントの設定

［設定のポイント］

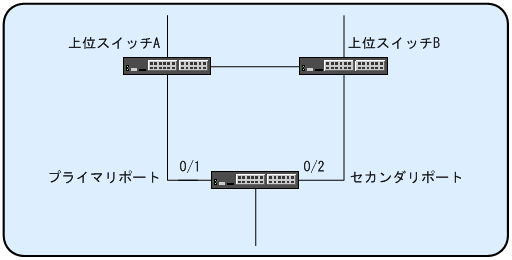

ポート0/1をプライマリポート，ポート0/2をセカンダリポートとして設定し，自動切り戻しの待ち時間を60秒に設定します。アップリンク・リダンダントを設定するためには，事前にスパニングツリーを停止する必要があります。また，フラッシュ制御フレームを送信する設定は，プライマリポートで行う必要があります。

［コマンドによる設定］

1. (config)# spanning-tree disable

   スパニングツリーを停止します。

2. (config)# interface gigabitethernet 0/1

   (config-if)# switchport backup interface gigabitethernet 0/2 preemption-delay 60

   ポート0/1のコンフィグレーションモードへ移行します。

   プライマリポートになるポート0/1のコンフィグレーションモードで，セカンダリポートにするポート0/2を設定します。また，自動切り戻しの待ち時間を60秒に設定します。

3. (config-if)# switchport backup flush-request transmit

   (config-if)# exit

   フラッシュ制御フレームを送信する設定をします。

［注意事項］

• 本機能を設定する前は，ループ構成となります。プライマリポートまたはセカンダリポートのインタフェースをshutdownに設定するなどして，ループが発生しない状態にした上で，設定してください。

• プライマリポートをリンクアグリゲーションに設定する場合には，ポートチャネルインタフェースに設定してください。リンクアグリゲーションに設定されているポートのイーサネットインタフェースには設定できません。
