14.4.1 概要
レイヤ3冗長切替機能は，2台のスイッチが同一のIPアドレスとMACアドレスを引き継いで切り替えることで，PCなどからのデフォルトゲートウェイを経由した通信を継続できるようにします。

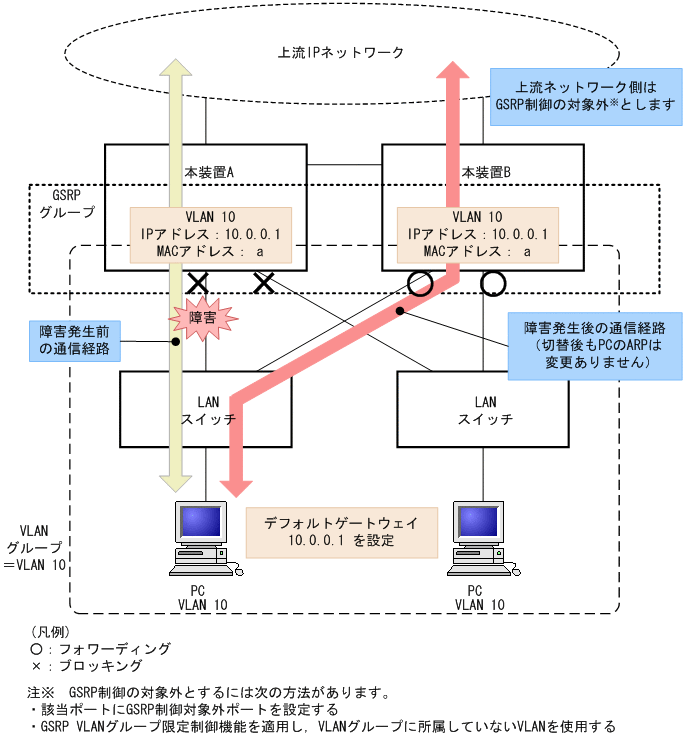

GSRPレイヤ3冗長切替機能の概要を次の図に示します。なお，ここではPCなどを接続するネットワークを下流ネットワークと呼び，そこからIP中継する先のネットワークを上流ネットワークと呼びます。GSRPのマスタ/バックアップ切り替えは下流ネットワーク側に反映します。
|
|
![[図データ]](./GRAPHICS/ZU205080.GIF)
(1) デフォルトゲートウェイのIPアドレス
GSRPで冗長化するデフォルトゲートウェイのIPアドレスは，2台のGSRPスイッチで同じVLANに同じアドレスを設定します。マスタ状態のGSRPスイッチはVLANがアップ状態となり，デフォルトゲートウェイとしてIP中継を行います。バックアップ状態のGSRPスイッチのVLANはダウン状態となりIP中継を行いません。
(2) デフォルトゲートウェイのMACアドレス
GSRPで冗長化するデフォルトゲートウェイのMACアドレスはGSRPのプロトコル専用の仮想MACアドレスを使用します。仮想MACアドレスは，VLANグループIDごとに異なるアドレスを使用します。
マスタ状態の装置は，下流のLANスイッチに仮想MACアドレスを学習させるために，仮想MACアドレスを送信元MACアドレスとしたGSRP制御フレーム（仮想MACアドレス学習用フレーム）を定期的に送信します。
GSRPで使用する仮想MACアドレスを次の図と表に示します。

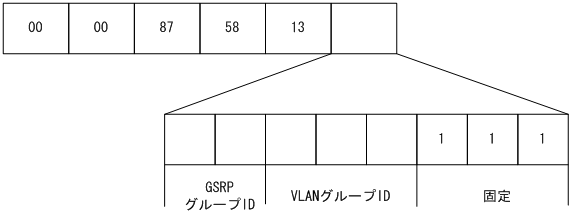

VLANグループIDが8以下の場合は，次に示す方法で仮想MACアドレスを生成します。
|
|
![[図データ]](./GRAPHICS/ZU205090.GIF)
|
項目 |
値 |
|---|---|
|
GSRPグループID |
GSRPグループID1〜4に対して，0〜3の値を設定します。レイヤ3冗長切替機能では，GSRPグループIDは1〜4の値である必要があります。 |
|
VLANグループID |
VLANグループID1〜8に対して，0〜7の値を設定します。 |
|
固定（3ビット） |
最下位3ビットは7固定とします。 |
VLANグループIDが9以上の場合は，0000.8758.1311〜0000.8758.1350の範囲の仮想MACアドレスをVLANグループID 9〜64に順番に割り当てます。
(3) 仮想MACアドレス学習用フレームの送信VLANポートと送信間隔
マスタ状態のVLANグループに所属するVLANのVLANポート単位に，設定した送信間隔で仮想MACアドレス学習用フレームを送信します。設定した送信間隔で送信対象のVLANポートにフレームを送信できるように，1秒間に送信するフレーム数（送信レート）を決定します。送信レートは，次に示す算出式に従い，自動的に100pps以内で変動します。なお，最大値（100pps）を超える送信レートではフレームを送信しません。
- ［仮想MACアドレス学習用フレームの送信レート算出式］
-
送信レート（pps）＝送信対象のVLANポート数÷送信間隔（秒）
例えば，送信対象のVLANポート数が200（VLANポート）で送信間隔を5秒に設定した場合，送信レートは40ppsになります。
送信レートの算出で100ppsを超えた状態では，仮想MACアドレス学習用フレームを送信しないVLANポートが存在するため，注意してください。
