11.1.2　固定VLANモードのコンフィグレーション

〈この項の構成〉

(1)　ローカル認証方式の基本的な設定

固定VLANモードで，ローカル認証方式を使用する上での基本的な設定を次の図に示します。

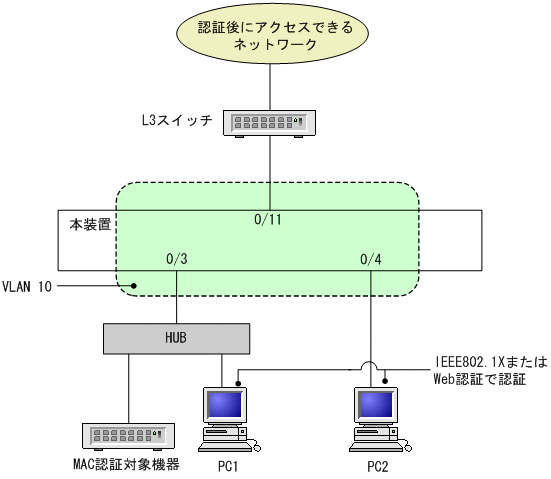

図11‒1　固定VLANモードのローカル認証方式の基本構成

(a)　認証ポートの設定

［設定のポイント］: MAC認証で使用するポートを設定します。

［コマンドによる設定］

(config)# interface gigabitethernet 0/3

(config-if)# switchport mode access

(config-if)# switchport access vlan 10

(config-if)# mac-authentication port

(config-if)# exit

認証を行う端末が接続されているポートにMAC認証を設定します。

(b)　MAC認証の設定

［設定のポイント］: MAC認証のコンフィグレーションコマンドを設定してMAC認証を有効にします。

［コマンドによる設定］

(config)# mac-authentication system-auth-control

MAC認証を起動します。

(2)　RADIUS認証方式の基本的な設定

固定VLANモードで，RADIUS認証方式を使用する上での基本的な設定を次の図に示します。

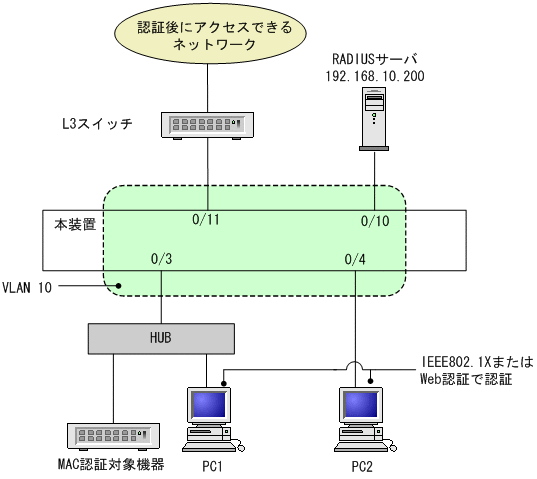

図11‒2　固定VLANモードのRADIUS認証方式の基本構成

(a)　認証ポートの設定

［設定のポイント］: MAC認証で使用するポートを設定します。

［コマンドによる設定］

(config)# interface gigabitethernet 0/3

(config-if)# switchport mode access

(config-if)# switchport access vlan 10

(config-if)# mac-authentication port

(config-if)# exit

認証を行う端末が接続されているポートにMAC認証を設定します。

(b)　MAC認証の設定

［設定のポイント］: MAC認証のコンフィグレーションコマンドを設定してMAC認証を有効にします。

［コマンドによる設定］

(config)# aaa authentication mac-authentication default group radius

(config)# mac-authentication radius-server host 192.168.10.200 key "macauth"

認証をRADIUSサーバでするために，IPアドレスとRADIUS鍵を設定します。
(config)# mac-authentication system-auth-control

MAC認証を起動します。
