10.4.2　RADIUSサーバの準備

MAC認証のRADIUS認証方式を使用するに当たっては，事前にMACアドレスとパスワードをRADIUSサーバに設定する必要があります。

また，本装置のMAC認証機能が使用するRADIUSの属性を示します。

〈この項の構成〉

(1)　ユーザIDの登録

MACアドレスの照合用としてRADIUSのユーザIDにMACアドレスを登録します。MACアドレスは16進文字列で半角英数字（英字はa〜fの小文字）を用い，12文字で指定します。

また，固定VLANモードで，RADIUSでの照合時にMACアドレスだけでなくVLAN IDも照合したい場合は，次に示す形式でMACアドレスとVLAN IDを表す文字列とをつないだものをユーザIDとして登録してください。

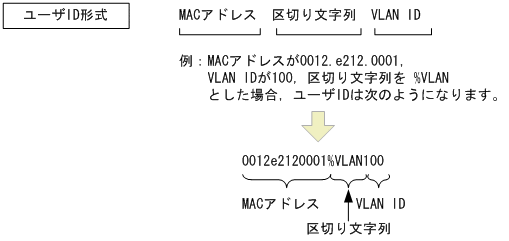

図10‒10　MACアドレス+VLAN ID登録形式

[図データ]

(2)　パスワードの登録

次のどちらかをパスワードとして設定します。

(3)　認証後VLANの設定

ダイナミックVLANモードで認証成功後に切り替える認証後VLANを次のように設定します。

  1. Tunnel-TypeにVirtual LANs（VLAN）を設定（値13）します。

  2. Tunnel-Medium-Typeに6を設定します。

  3. Tunnel-Private-Group-IDにVLAN IDを次の形式で設定します。

    • 数字文字で設定

      例：VLAN IDが2048の場合，文字列で2048を設定

    • 文字列”VLAN”に続いてVLAN IDを数字文字で設定

      例：VLAN IDが2048の場合，VLAN2048を設定

    • コンフィグレーションコマンドnameで設定したVLAN名称を設定

なお，Tunnel-Type，Tunnel-Medium-Type，およびTunnel-Private-Group-IDの三つの属性がすべて設定されていない状態でダイナミックVLANモードで使用した場合，認証後VLANとしてネイティブVLANを適用します。

(4)　MAC認証機能が使用するRADIUSサーバの属性

認証方式としてPAPを設定します。また，MAC認証が使用するRADIUSの属性を次の表に示します。なお，RADIUSサーバの詳細な設定方法については，使用するRADIUSサーバの説明書を参照してください。

表10‒5　MAC認証で使用する属性名（その1 Access-Request）

属性名

Type値

説明

User-Name

1

MACアドレス，または「図10‒10　MACアドレス+VLAN ID登録形式」で生成した値を指定します。

User-Password

2

MACアドレス，またはコンフィグレーションコマンドで設定されたパスワードを指定します。

NAS-IP-Address

4

ループバックインタフェースのIPアドレス指定時はループバックインタフェースのIPアドレスを格納し，指定されていなければRADIUSサーバと通信するインタフェースのIPアドレスを格納します。

Service-Type

6

Framed(2)を設定します。

Calling-Station-Id

31

認証端末のMACアドレス（小文字ASCII，“-”区切り）を指定します。

例：00-12-e2-01-23-45

NAS-Identifier

32

固定VLANモードでは，認証端末を収容しているVLAN IDを数字文字列で指定します。

例：VLAN ID 100の場合　100

ダイナミックVLANモードでは，コンフィグレーションコマンドhostnameで指定された装置名を指定します。

NAS-Port-Type

61

Virtual(5)を設定します。

NAS-IPv6-Address

95

ループバックインタフェースのIPv6アドレス指定時はループバックインタフェースのIPv6アドレスを格納し，指定されていなければRADIUSサーバと通信するインタフェースのIPv6アドレスを格納します。ただし，IPv6リンクローカルアドレスで通信する場合は，ループバックインタフェースのIPv6アドレス設定の有無にかかわらず，送信インタフェースのIPv6リンクローカルアドレスを格納します。
表10‒6　MAC認証で使用する属性名（その2 Access-Accept）

属性名

Type値

説明

Service-Type

6

Framed(2)が返却される：MAC認証ではチェックしません。

Reply-Message

18

（未使用）

Tunnel-Type

64

ダイナミックVLANモード時に使用します。

VLANを示す13であるかをチェックします。

固定VLANモード時は使用しません。

Tunnel-Medium-Type

65

ダイナミックVLANモード時に使用します。

IEEE802.1Xと同様の値6のTunnel-Medium-Typeであるかをチェックします。

固定VLANモード時は使用しません。

Tunnel-Private-Group-Id

81

ダイナミックVLANモード時に使用します。

VLANを表す数字文字列または“VLANxx”

xxはVLAN IDを表します。

ただし，先頭の1オクテットの内容が0x00〜0x1fの場合は，Tagを表しているので，この場合は2オクテット目からの値がVLANを表します。先頭の1オクテットの内容が0x20以上の場合は，先頭からVLANを表します。

また，コンフィグレーションコマンドnameで設定されたVLAN名称が指定された場合は，VLAN名称に対応するVLAN IDを使用します。

固定VLANモード時は使用しません。
表10‒7　RADIUS Accountingで使用する属性名

属性名

Type値

説明

User-Name

1

MACアドレス，または「図10‒10　MACアドレス+VLAN ID登録形式」で生成した値を指定します。

NAS-IP-Address

4

NASのIPアドレスを格納します。

ループバックインタフェースのIPアドレス設定時は，ループバックインタフェースのIPアドレスを格納します。なお，これ以外は，サーバと通信するインタフェースのIPアドレスを格納します。

Service-Type

6

Framed(2)を設定します。

Calling-Station-Id

31

端末のMACアドレス（小文字ASCII，“-”区切り）を設定します。

例：00-12-e2-01-23-45

NAS-Identifier

32

固定VLANモードでは，認証端末を収容しているVLAN IDを数字文字列で設定します。

例：VLAN ID 100の場合　100

ダイナミックVLANモードでは，コンフィグレーションコマンドhostnameで指定された装置名を指定します。

Acct-Status-Type

40

認証成功時にStart(1)，認証解除時にStop(2)を格納します。

Acct-Delay-Time

41

イベント発生時から送信するまでに要した時間（秒）を格納します。

Acct-Session-Id

44

Accounting情報を識別するID（認証成功，認証解除に関しては同じ値です）。

Acct-Authentic

45

認証方式を示すRADIUS，Localのどちらかを格納します。

Acct-Session-Time

46

認証解除するまでの時間（秒）を格納します。

NAS-Port-Type

61

Virtual(5)を設定します。

NAS-IPv6-Address

95

NASのIPv6アドレスを格納します。

ループバックインタフェースのIPv6アドレス設定時は，ループバックインタフェースのIPv6アドレスを格納します。なお，これ以外は，サーバと通信するインタフェースのIPv6アドレスを格納します。ただし，IPv6リンクローカルアドレスで通信する場合は，ループバックインタフェースのIPv6アドレス設定の有無にかかわらず，送信インタフェースのIPv6リンクローカルアドレスを格納します。
