8.4　認証手順

(1)　Web認証のログイン画面表示

端末のWebブラウザにログイン画面を表示して，ユーザIDとパスワードを入力してください。

固定VLANモードまたはダイナミックVLANモードでURLリダイレクト機能を使用する場合は，端末のWebブラウザで本装置を経由する任意のWebサーバへアクセスすると，URLリダイレクト機能によって本装置のWeb認証のログイン画面が表示されます。

URLリダイレクト機能を使用しない場合は，端末のWebブラウザで次に示すログインURLを指定してWeb認証のログイン画面にアクセスしてください。固定VLANモードとダイナミックVLANモードでは，ログインURLのWebサーバ部分にWeb認証専用IPアドレスを指定してください。

［固定VLANモードまたはダイナミックVLANモードのログインURL］

• HTTP使用時：http://Web認証専用IPアドレス/login.html

• HTTPS使用時：https://Web認証専用IPアドレス/login.html

レガシーモードでは，URLリダイレクト機能は使用できません。端末のWebブラウザで次に示すログインURLを指定してWeb認証のログイン画面にアクセスしてください。レガシーモードでは，ログインURLのWebサーバ部分に認証前VLANのIPアドレスを指定してください。

［レガシーモードのログインURL］

• HTTP使用時：http://認証前VLANのインタフェースIPアドレス/login.html

• HTTPS使用時：https://認証前VLANのインタフェースIPアドレス/login.html

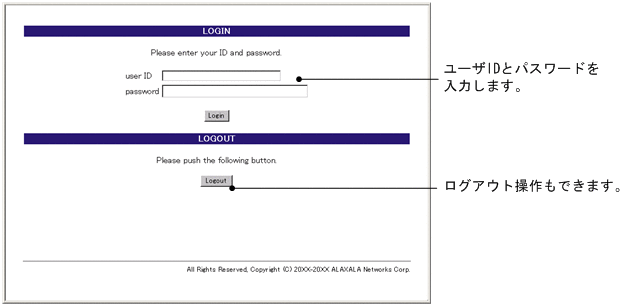

図8‒19　ログイン画面（ブラウザ表示例）

(2)　ログイン画面に入力されたユーザID，パスワードの認証

入力されたユーザIDとパスワードを基に，ローカル認証方式の場合は内蔵Web認証DBに登録されているユーザ情報と一致しているかチェックします。また，RADIUS認証方式の場合はRADIUSサーバに問い合わせを行い，認証可否のチェックをします。

(3)　認証成功結果を表示

内蔵Web認証DBまたはRADIUSサーバに登録されているユーザ情報と一致した場合，ログイン成功画面を表示し，認証ネットワークへ通信できます。

また，コンフィグレーションコマンドweb-authentication jump-urlで認証成功後にアクセスするURLが指定されている場合は，端末にログイン成功画面が表示されたあとに指定されたURLへのアクセスが行われます。

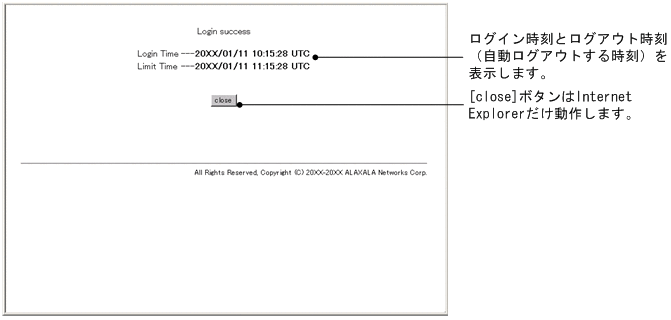

図8‒20　ログイン成功画面（ブラウザ表示例）

(4)　認証失敗時の画面表示

認証が失敗となった場合は，認証エラー画面を表示します。

認証エラー画面に表示されるエラーの発生理由を，「8.6　認証エラーメッセージ」に示します。

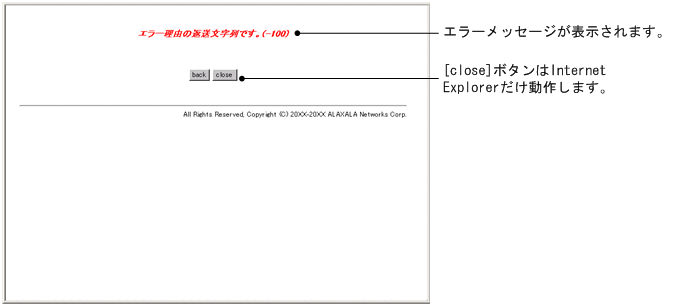

図8‒21　ログイン失敗画面（ブラウザ表示例）

(5)　Web認証からのログアウト画面表示

認証済み端末のWebブラウザでログアウトURLを指定してアクセスし，ログアウト画面を表示します。ログアウト画面で［Logout］ボタンを押すと，Web認証は端末の認証を解除します。認証が解除されると，ログアウト完了画面を表示します。

固定VLANモードまたはダイナミックVLANモードのログアウトURLでは，URLのWebサーバ部分にWeb認証専用IPアドレスを指定してください。

［固定VLANモードまたはダイナミックVLANモードのログアウトURL］

• HTTP使用時：http://Web認証専用IPアドレス/logout.html

• HTTPS使用時：https://Web認証専用IPアドレス/logout.html

また，ログイン画面からでもログアウトできます。ログイン画面にある［Logout］ボタンを押してください。

［固定VLANモードまたはダイナミックVLANモードのログインURL］

• HTTP使用時：http://Web認証専用IPアドレス/login.html

• HTTPS使用時：https://Web認証専用IPアドレス/login.html

レガシーモードでは，ログアウトURLのWebサーバ部分に認証後VLANのIPアドレスを指定してください。

［レガシーモードのログアウトURL］

• HTTP使用時：http://認証後VLANのインタフェースIPアドレス/login.html

• HTTPS使用時：https://認証後VLANのインタフェースIPアドレス/login.html

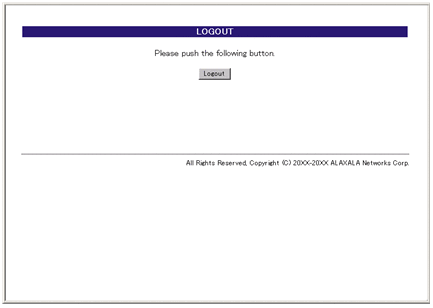

図8‒22　ログアウト画面（ブラウザ表示例）

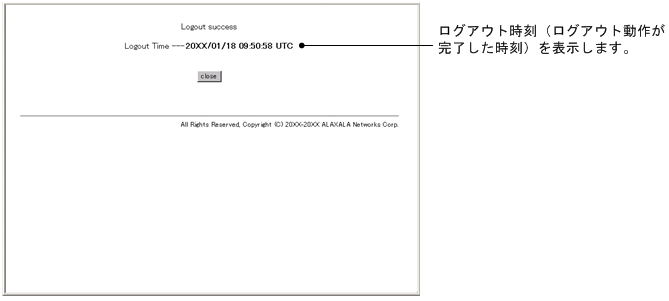

図8‒23　ログアウト完了画面（ブラウザ表示例）

(6)　ワンタイムパスワード認証のReply-Message表示画面表示【OP-OTP】

ワンタイムパスワード認証で表示するReply-Message表示画面を次に示します。Reply-Message表示画面に表示されたメッセージに従って，新しいPINコード，またはトークンコードを入力します。

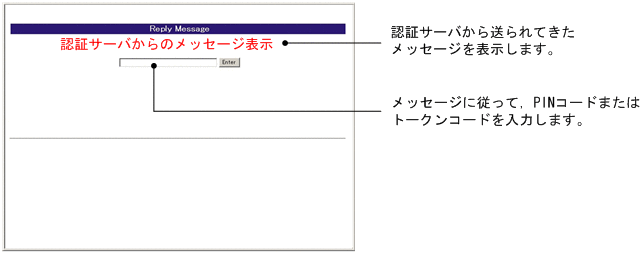

図8‒24　Reply-Message表示画面（ブラウザ表示例）
