5.2.2　同一ポート内での共存

（凡例）

○：動作できる

×：コンフィグレーションで設定できるが動作できない

−：コンフィグレーションで設定できない

注※1

Web認証およびMAC認証を設定したポートにIEEE802.1Xのポート単位認証を設定した場合は，端末認証モードを設定してください。シングルモードおよびマルチモードを設定しないでください。

［設定しないコンフィグレーションコマンド］

dot1x force-authorized-port

dot1x port-control force-authorized

dot1x port-control force-unauthorized

dot1x multiple-hosts

注※2

認証対象のVLANと認証対象外のVLANを同一ポートに設定した場合，認証対象外のVLANでは通信できません。ただし，認証除外ポートオプションを設定している場合は通信できます。

［表の見方の一例］

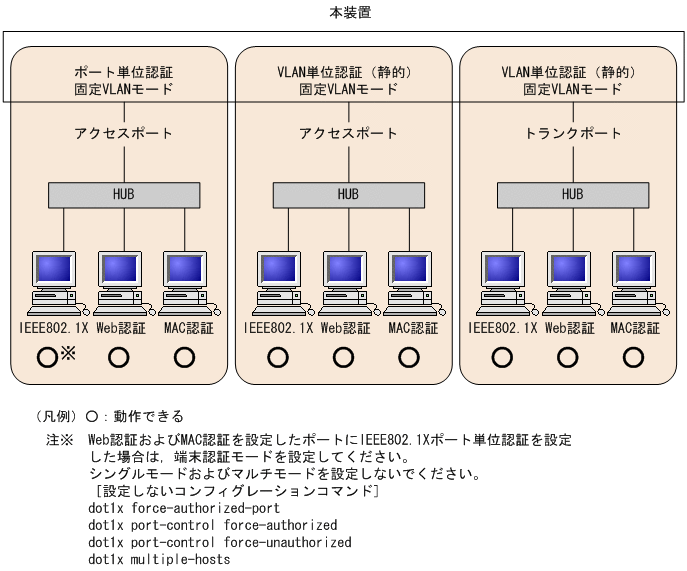

接続先がアクセスポートの場合，IEEE802.1Xのポート単位認証，Web認証（固定VLANモード），MAC認証（固定VLANモード）の三つの認証モードを同一ポートで利用できます。または，IEEE802.1XのVLAN単位認証（静的），Web認証（固定VLANモード），MAC認証（固定VLANモード）の三つの認証モードを同一ポートで利用できます。

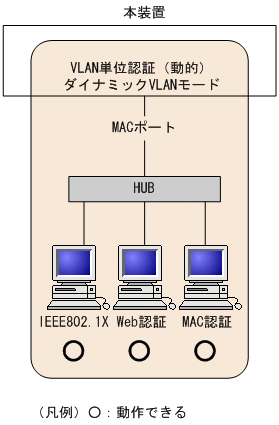

（凡例）　○：動作できる　×：動作できない

（凡例）　○：動作できる　×：動作できない

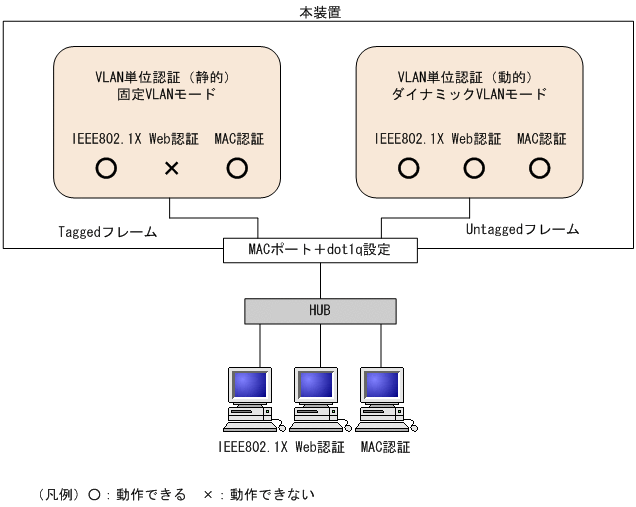

注※1

認証対象のVLANと認証対象外のVLANを同一ポートに設定した場合，認証対象外のVLANでは通信できません。ただし，認証除外ポートオプションを設定している場合は通信できます。

注※2

RADIUS認証方式で，RADIUSサーバから認証後VLANが送られてこなかった場合，ネイティブVLANに収容して固定VLANと同様に扱います。ただし，ポート間の移動については，ダイナミックVLANモードの動作に従います。

（凡例）　○：動作できる　×：動作できない
