4.4.1　廃棄制御

廃棄制御は，キューイングする各キューに対して廃棄されやすさの度合いを示すキューイング優先度と，キューにフレームが滞留している量に応じて，該当フレームをキューイングするか廃棄するかを制御する機能です。

キューにフレームが滞留している場合，キューイング優先度を変えることによって，さらに木目細かいQoSを実現できます。

一つのキューにキューイングできるフレーム量を「キュー長」と呼びます。

本装置は，テールドロップ方式で廃棄制御を行います。

〈この項の構成〉

(1)　テールドロップ

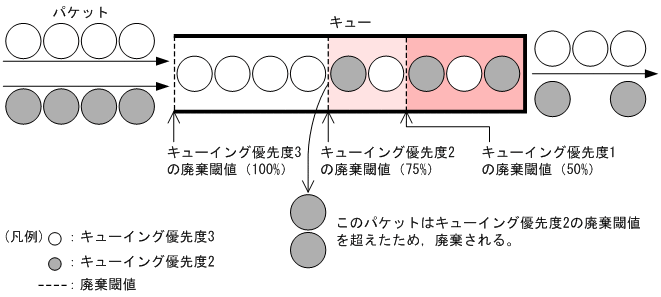

キュー長が廃棄閾値を超えると，フレームを廃棄する機能です。廃棄閾値は，キューイング優先度ごとに異なり，キューイング優先度値が高いほどフレームが廃棄されにくくなります。テールドロップの概念を次の図に示します。キューイング優先度2の廃棄閾値を超えると，キューイング優先度2のフレームをすべて廃棄します。

図4‒7　テールドロップの概念

次に，テールドロップ機能におけるキューイング優先度ごとの廃棄閾値を次の表に示します。廃棄閾値は，キュー長に対するキューの溜まり具合を百分率で表します。
