19.4.2 ポートVLANの設定

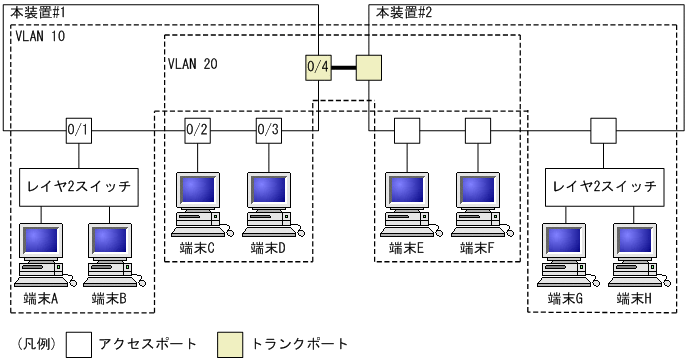

ポートVLANを設定する手順を以下に示します。ここでは，次の図に示す本装置#1の設定例を示します。
ポート0/1はポートVLAN 10を設定します。ポート0/2，0/3はポートVLAN 20を設定します。ポート0/4はトランクポートでありすべてのVLANを設定します。
|
|
![[図データ]](./GRAPHICS/ZU115040.GIF)
- 〈この項の構成〉
(1) ポートVLANの作成
- ［設定のポイント］
-
ポートVLANを作成します。VLANを作成する際にVLAN IDだけを指定してVLANの種類を指定しないで作成するとポートVLANとなります。
［コマンドによる設定］
-
(config)# vlan 10,20
VLAN ID 10，VLAN ID 20をポートVLANとして作成します。本コマンドでVLANコンフィグレーションモードに移行します。
(2) アクセスポートの設定
一つのポートに一つのVLANを設定してUntaggedフレームを扱う場合，アクセスポートとして設定します。
- ［設定のポイント］
-
ポートをアクセスポートに設定して，そのアクセスポートで扱うVLANを設定します。
［コマンドによる設定］
-
(config)# interface gigabitethernet 0/1
ポート0/1のイーサネットインタフェースコンフィグレーションモードに移行します。
-
(config-if)# switchport mode access
(config-if)# switchport access vlan 10
(config-if)# exit
ポート0/1をアクセスポートに設定します。また，VLAN 10を設定します。
-
(config)# interface range gigabitethernet 0/2-3
ポート0/2，0/3のイーサネットインタフェースコンフィグレーションモードに移行します。ポート0/2，0/3は同じコンフィグレーションとなるため，一括して設定します。
-
(config-if-range)# switchport mode access
(config-if-range)# switchport access vlan 20
ポート0/2，0/3をアクセスポートに設定します。また，VLAN 20を設定します。
(3) トランクポートの設定
- ［設定のポイント］
-
Taggedフレームを扱うポートはトランクポートとして設定し，そのトランクポートにVLANを設定します。
［コマンドによる設定］
-
(config)# interface gigabitethernet 0/4
ポート0/4のイーサネットインタフェースコンフィグレーションモードに移行します。
-
(config-if)# switchport mode trunk
(config-if)# switchport trunk allowed vlan 10,20
ポート0/4をトランクポートに設定します。また，VLAN 10，20を設定します。
