15.1.1　概要

本装置を使用した代表的なイーサネットの構成例を次の図に示します。各ビル間，サーバ間を10GBASE-Rで接続することによって，10BASE-T/100BASE-TX/1000BASE-Tおよび1000BASE-Xよりもサーバ間のパフォーマンスが向上します。

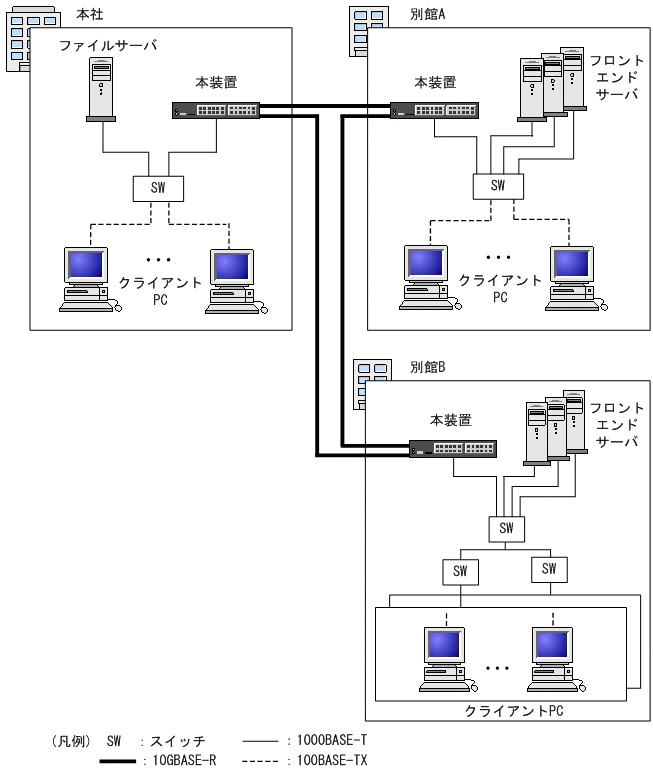

図15‒1　イーサネットの構成例

本装置は次に示すインタフェースをサポートしています。

接続インタフェースごとの接続モードとサポート機能を次の表に示します。

表15‒1　接続インタフェースごとの接続モードとサポート機能
接続インタフェース	接続モード	サポート機能
10BASE-T	半二重固定全二重固定半二重または全二重のオートネゴシエーション	自動MDIX機能フローコントロール
100BASE-TX	半二重固定全二重固定半二重または全二重のオートネゴシエーション	自動MDIX機能フローコントロールジャンボフレーム
1000BASE-T	全二重のオートネゴシエーション	自動MDIX機能フローコントロールジャンボフレーム
100BASE-FX	半二重固定全二重固定	フローコントロールジャンボフレーム
1000BASE-X	全二重固定全二重のオートネゴシエーション	フローコントロールジャンボフレーム
10GBASE-R	全二重固定	フローコントロールジャンボフレーム
