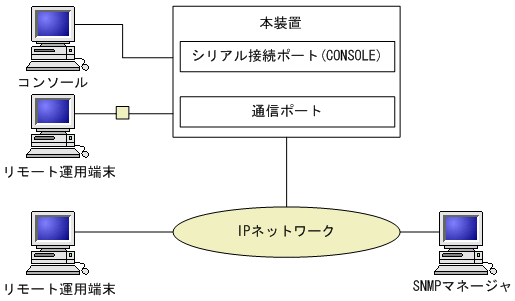

4.1.1　運用端末

(1)　コンソール

コンソールはRS232Cに接続する端末で，一般的な通信端末，通信ソフトウェアが使用できます。コンソールが本装置と通信できるように，次の標準VT-100設定値（本装置のデフォルト設定値）が通信ソフトウェアに設定されていることを確認してください。

• 通信速度：9600bit/s

• データ長：8ビット

• パリティビット：なし

• ストップビット：1ビット

• フロー制御：なし

なお，通信速度を9600bit/s以外（1200／2400／4800／19200bit/s）で設定して使用したい場合は，コンフィグレーションコマンドspeedで本装置側の通信速度設定を変更してください。ただし，実際に設定が反映されるのはコンソールからいったんログアウトしたあとになります。

(config)# line console 0
(config-line)# speed 19200

注意

コンソールを使用する場合は次の点に注意してください。

• 本装置ではコンソール端末からログインする際に，自動的にVT-100の制御文字を使用して画面サイズを取得・設定します。VT-100に対応していないコンソール端末では，不正な文字列が表示されたり，最初のCLIプロンプトがずれて表示されたりして，画面サイズが取得・設定できません。

  また，ログインと同時にキー入力した場合，VT-100の制御文字の表示結果が正常に取得できないため同様の現象となりますのでご注意ください。この場合は，再度ログインし直してください。

• 通信速度の設定が反映されるのは，ログアウトしたあとになります。コンソールからいったんログアウトしたあとで，使用している通信端末や通信ソフトウェアの通信速度の設定を変更してください。変更するまでは文字列が不正な表示になります（「login」プロンプトなど）。

• 通信速度を9600bit/s以外に設定して運用している場合，装置を起動（再起動）するとコンフィグレーションが装置に反映されるまでの間，不正な文字列が表示されます。

(2)　リモート運用端末

本装置にIPネットワーク経由で接続してコマンド操作を行う端末が，リモート運用端末です。telnetプロトコルまたはsshプロトコルのクライアント機能がある端末はリモート運用端末として使用できます。

注意

本装置のtelnetサーバは，改行コードとして[CR]を認識します。一部のクライアント端末では，改行コードとして[CR]および[LF]を送信します。これらの端末から接続した場合，空行が表示されたり，（y/n）確認時にキー入力ができなかったりするなどの現象がおこります。このような場合は，各クライアント端末の設定を確認してください。
