27.1.1　ポートミラーリングの概要

ポートミラーリングは，送受信するフレームのコピーを指定した物理ポートへ送信する機能です。フレームをコピーすることをミラーリングと呼びます。この機能を利用して，ミラーリングしたフレームをアナライザなどで受信することによって，トラフィックの監視や解析を行えます。

受信フレームおよび送信フレームに対するミラーリングのそれぞれの動作を次の図に示します。

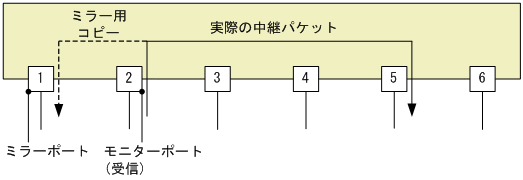

図27-1　受信フレームのミラーリング

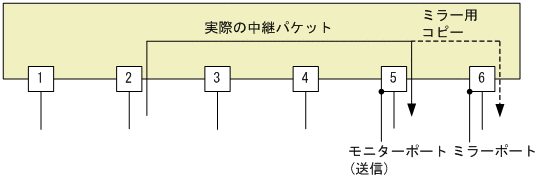

図27-2　送信フレームのミラーリング

これらの図で示すとおり，トラフィックを監視する物理ポートをモニターポートと呼び，ミラーリングしたフレームの送信先となる物理ポートをミラーポートと呼びます。

ミラーポートからはミラーリングされたフレームだけ送信されます。それ以外の自発，自宛，中継フレームは廃棄されます。ただし，制御フレームが送信される設定をした場合，設定された制御フレームは送信されます。なお，ミラーリングしたフレームは，TTL（IPv4）またはホップリミット（IPv6）を減算しないで送信されます。

また，モニターポートとミラーポートは「多対一」の設定ができ，複数のモニターポートから受信したフレームのコピーを，一つのミラーポートへ送信できます。ただし，モニターポートでコピーしたフレームを複数のミラーポートへ送信することはできません。

ポートミラーリングに関する運用コマンドはありません。ミラーポートに接続したアナライザで，フレームがミラーリングされていることを確認してください。
