22.1.5　トラップ

＜この項の構成＞

(1)　トラップ概説

(2)　トラップフォーマット（SNMPv1）

(3)　トラップフォーマット（SNMPv2C，SNMPv3）

(1)　トラップ概説

SNMPエージェントはトラップ（Trap）と呼ばれるイベント通知（主に障害発生の情報やログ情報など）機能があります。トラップは重要なイベントをSNMPエージェントからSNMPマネージャに非同期に通知する機能です。SNMPマネージャは，トラップを受信することで装置の状態変化を検知できます。この通知を基に，装置内のMIBを取得して，さらに詳細な情報を得ることができます。

なお，トラップはUDPを使用しているため，装置からSNMPマネージャに対するトラップの到達が確認できません。そのため，ネットワークの輻輳などによってトラップがマネージャに到達しない場合があります。トラップの例を次の図に示します。

図22-24　トラップの例

(2)　トラップフォーマット（SNMPv1）

トラップフレームには，どのIPアドレスの装置で，いつ，何が発生したかを示す情報を含みます。トラップフォーマット（SNMPv1）を次の図に示します。

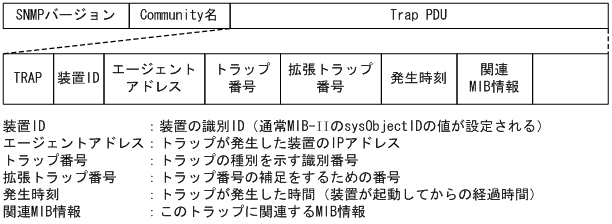

図22-25　トラップフォーマット（SNMPv1）

(3)　トラップフォーマット（SNMPv2C，SNMPv3）

トラップフレームには，いつ，何が発生したかを示す情報を含みます。トラップフォーマット（SNMPv2C，SNMPv3）を次の図に示します。

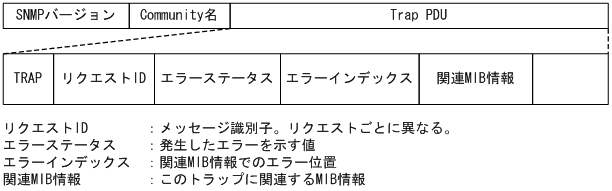

図22-26　トラップフォーマット（SNMPv2C，SNMPv3）
