21.2.3　CFMの設定（同一ドメイン，複数MA）

同一ドメインで複数のMAを設定する手順を説明します。ここでは，次の図に示す本装置Aの設定例を示します。

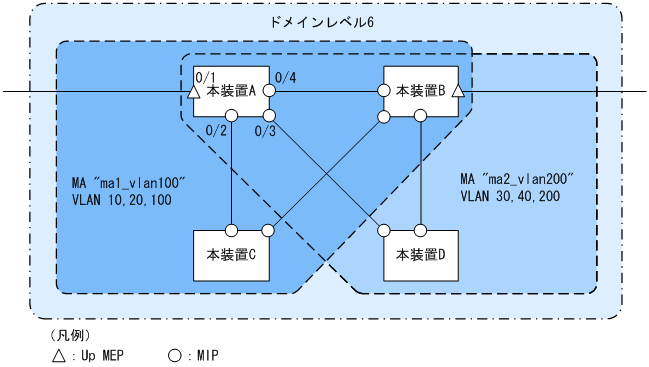

図21-32　CFMの設定例（同一ドメイン，複数MA）

＜この項の構成＞

(1)　同一ドメインでの複数MAの設定

(2)　MEPおよびMIPの設定

(1)　同一ドメインでの複数MAの設定

［設定のポイント］

同一ドメインで複数のMAを設定する場合は，MA識別番号およびMA名称が重複しないように設定します。ドメインおよびMAの基本的な設定のポイントは，「21.2.2　CFMの設定（複数ドメイン）」を参照してください。

［コマンドによる設定］

1. (config)# ethernet cfm domain level 6 direction-up
   (config-ether-cfm)# domain name str customer_6
   ドメインレベルとMEPの初期状態をUp MEPにすることを設定します。コンフィグレーションイーサネットCFMモードに移行し，ドメイン名称を設定します。
   　

2. (config-ether-cfm)# ma 1 name str ma1_vlan100
   (config-ether-cfm)# ma 1 vlan-group 10,20,100 primary-vlan 100
   (config-ether-cfm)# ma 2 name str ma2_vlan200
   (config-ether-cfm)# ma 2 vlan-group 30,40,200 primary-vlan 200
   (config-ether-cfm)# exit
   MA識別番号とMA名称，MAに所属するVLAN，プライマリVLANを設定します。
   　


(2)　MEPおよびMIPの設定

［設定のポイント］

MEPはMAごとに設定する必要があります。MIPは複数のMAで共通で，ポート単位に一つ設定します。MEPおよびMIPの基本的な設定のポイントは，「21.2.2　CFMの設定（複数ドメイン）」を参照してください。

［コマンドによる設定］

1. (config)# interface gigabitethernet 0/1
   (config-if)# ethernet cfm mep level 6 ma 1 mep-id 101
   (config-if)# ethernet cfm mep level 6 ma 2 mep-id 201
   (config-if)# exit
   (config)# interface range gigabitethernet 0/2-4
   (config-if-range)# ethernet cfm mip level 6
   (config-if-range)# exit
   ポート0/1に，ドメインレベル6，MA1に所属するMEPを設定します。また，MA2に所属するMEPを設定します。ポート0/2〜0/4にドメインレベル6のMIPを設定します。
   　

2. (config)# ethernet cfm enable
   本装置のCFMの運用を開始します。
