12.2.2　認証VLANの基本的な設定

認証VLANを使用する上での基本的な設定を説明します。

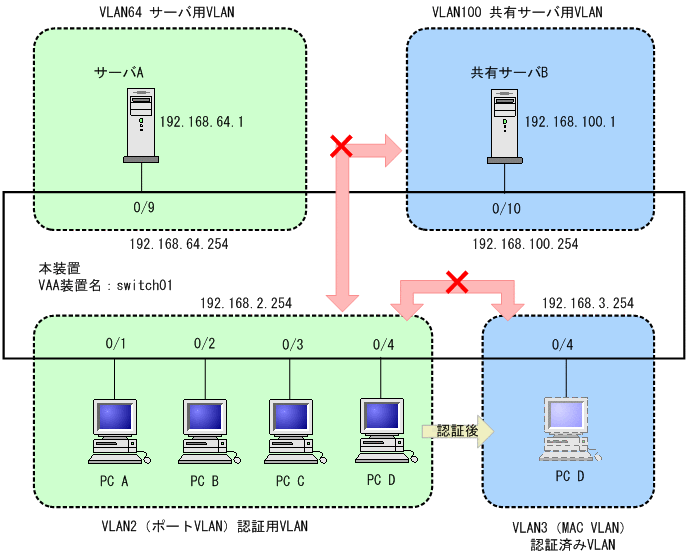

本装置と認証サーバ1台でシステムを構成した場合の構成図を次の図に示します。

図12-6　認証VLAN基本構成

認証用VLANと認証済みVLANを設定したあと，VLANaccessAgentの名称を設定し，VLANaccessControllerのIPアドレス，認証済みVLANのVLAN ID，サブネットを設定します。

さらに，各VLAN間のフィルタ設定と，認証用VLANおよび認証済みVLANからサーバ用VLANへのDHCPリレーを設定します。

＜この項の構成＞

(1)　DHCPリレーの設定

(2)　認証ポートの設定

(3)　フィルタの設定

(4)　認証VLANの設定

(1)　DHCPリレーの設定

［設定のポイント］

認証用VLANおよび認証済みVLANからサーバ用VLANへのDHCPリレーを設定します。

［コマンドによる設定］

1. (config)# interface vlan 2
   (config-if)# ip address 192.168.2.254 255.255.255.0
   (config-if)# ip helper-address 192.168.64.1
   VLAN2にDHCPリレーを設定します。
   　

2. (config)# interface vlan 3
   (config-if)# ip address 192.168.3.254 255.255.255.0
   (config-if)# ip helper-address 192.168.64.1
   VLAN3にDHCPリレーを設定します。
   　


(2)　認証ポートの設定

［設定のポイント］

認証を行う端末が接続されているポート0/1-4に，認証用VLANと認証済みVLANを指定します。

［コマンドによる設定］

1. (config)# interface gigabitethernet 0/1-4
   (config-if)# switchport mode mac-vlan
   (config-if)# switchport mac vlan 3
   (config-if)# switchport mac native vlan 2
   ポート0/1-4にMAC VLAN（VLAN3）とnative vlan（VLAN2）を設定します。
   　


(3)　フィルタの設定

［設定のポイント］

認証用VLANからはサーバ用VLANに対してHTTP，DHCP，ICMPの通信だけ中継を許可するよう，フィルタ（アクセスリスト）を設定します。また，DHCPの動的IPアドレスを取得要求のパケットを中継許可するよう，フィルタ（アクセスリスト）を設定します。

［コマンドによる設定］

1. (config)# ip access-list extended 100
   (config-ext-nacl)# permit tcp 192.168.2.0 0.0.0.255 host 192.168.64.1 eq http
   (config-ext-nacl)# permit udp 192.168.2.0 0.0.0.255 host 255.255.255.255 eq bootps
   (config-ext-nacl)# permit udp 192.168.2.0 0.0.0.255 host 192.168.64.1 eq bootps
   (config-ext-nacl)# permit icmp 192.168.2.0 0.0.0.255 host 192.168.64.1
   (config-ext-nacl)# permit udp 0.0.0.0 0.0.0.0 host 255.255.255.255
   (config-ext-nacl)# permit udp 0.0.0.0 0.0.0.0 host 192.168.64.1
   (config-ext-nacl)# deny ip any any
   アクセスリストを設定します。
   　

2. (config)# interface vlan 2
   (config-if)# ip access-group 100 in
   VLAN2にアクセスグループ100を設定します。
   　


(4)　認証VLANの設定

［設定のポイント］

認証VLANのコンフィグレーションコマンドを設定して認証VLANを有効にします。

［コマンドによる設定］

1. (config)# fense vaa-name switch01
   本装置のVLANaccessAgentの名称を設定します。
   　

2. (config)# fense 1 vlan 10 192.168.3.0 255.255.255.0
   認証済みVLANのサブネットを設定します。
   　

3. (config)# fense 1 server 192.168.64.1
   VLANaccessControllerのIPアドレスを設定します。
   　
