12.1.4　認証VLANの応用構成

＜この項の構成＞
(1)　認証サーバの複数台構成
(2)　冗長構成

(1)　認証サーバの複数台構成

認証サーバは10台まで設定できます。複数の認証サーバを設定することによって，認証時のサーバの負荷を分散できます。認証サーバを複数台使用した認証VLANの構成例を次の図に示します。

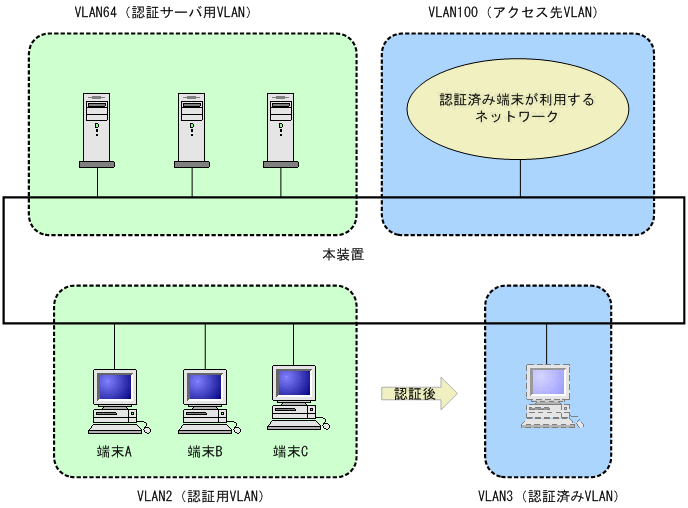

図12-2　認証サーバ複数台構成

[図データ]

(2)　冗長構成

VRRPと認証VLANを使用して冗長構成の設定ができます。この構成は，エッジのレイヤ2スイッチでVLANaccessAgentをサポートしていない場合に有効です。本装置を使用した認証VLANの冗長構成を次の図に示します。

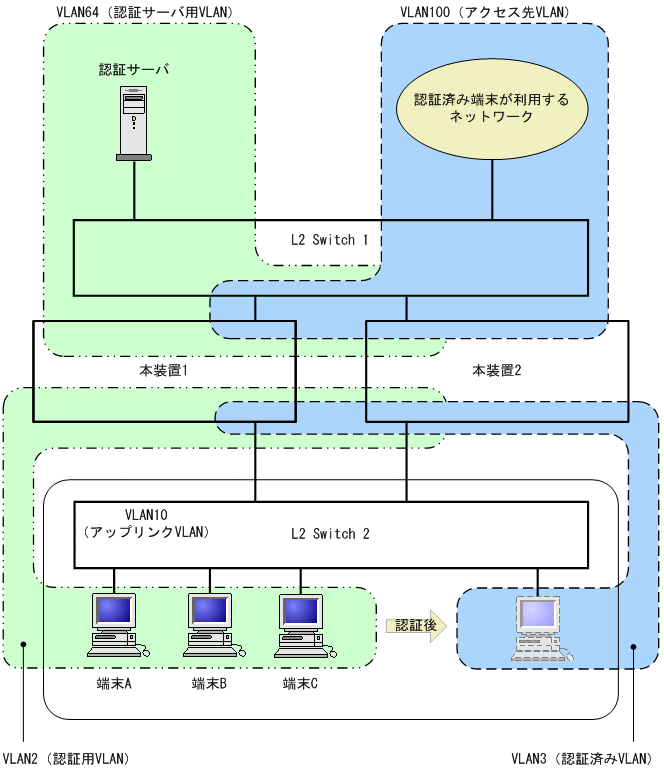

図12-3　認証VLAN冗長構成

[図データ]
