コンフィグレーションガイド Vol.2

11.1.2　固定VLANモードのコンフィグレーション

＜この項の構成＞

(1)　ローカル認証方式の基本的な設定

(2)　RADIUS認証方式の基本的な設定

(1)　ローカル認証方式の基本的な設定

固定VLANモードで，ローカル認証方式を使用する上での基本的な設定を次の図に示します。

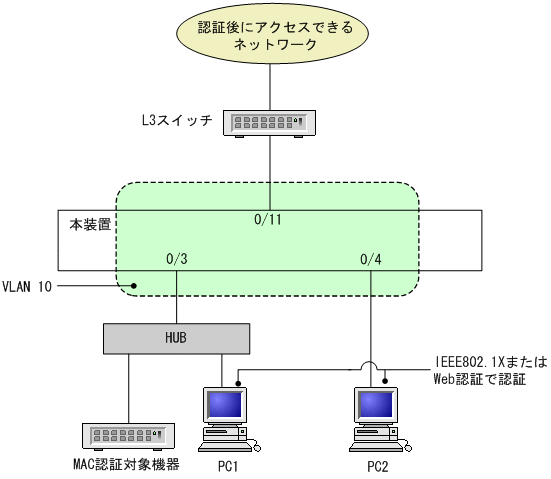

図11-1　固定VLANモードのローカル認証方式の基本構成

(a)　認証ポートの設定

［設定のポイント］

MAC認証で使用するポートを設定します。

［コマンドによる設定］

1. (config)# interface gigabitethernet 0/3
   (config-if)# switchport mode access
   (config-if)# switchport access vlan 10
   (config-if)# mac-authentication port
   (config-if)# exit
   認証を行う端末が接続されているポートにMAC認証を設定します。
   　


(b)　MAC認証の設定

［設定のポイント］

MAC認証のコンフィグレーションコマンドを設定してMAC認証を有効にします。

［コマンドによる設定］

1. (config)# mac-authentication system-auth-control
   MAC認証を起動します。
   　


(2)　RADIUS認証方式の基本的な設定

固定VLANモードで，RADIUS認証方式を使用する上での基本的な設定を次の図に示します。

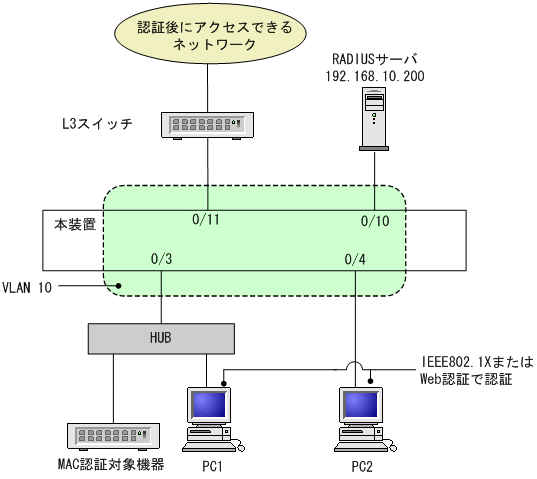

図11-2　固定VLANモードのRADIUS認証方式の基本構成

(a)　認証ポートの設定

［設定のポイント］

MAC認証で使用するポートを設定します。

［コマンドによる設定］

1. (config)# interface gigabitethernet 0/3
   (config-if)# switchport mode access
   (config-if)# switchport access vlan 10
   (config-if)# mac-authentication port
   (config-if)# exit
   認証を行う端末が接続されているポートにMAC認証を設定します。
   　


(b)　MAC認証の設定

［設定のポイント］

MAC認証のコンフィグレーションコマンドを設定してMAC認証を有効にします。

［コマンドによる設定］

1. (config)# aaa authentication mac-authentication default group radius
   (config)# mac-authentication radius-server host 192.168.10.200 key "macauth"
   認証をRADIUSサーバでするために，IPアドレスとRADIUS鍵を設定します。
   　

2. (config)# mac-authentication system-auth-control
   MAC認証を起動します。
   　
