コンフィグレーションガイド Vol.2
Web認証を用いたユーザ認証は次の手順で行います。WebブラウザInternet Explorer Version6.0を用いて説明します。
- ＜この節の構成＞
- (1) Web認証のログイン画面表示
- (2) ログイン画面に入力されたユーザID，パスワードの認証
- (3) 認証成功結果を表示
- (4) 認証失敗時の画面表示
- (5) Web認証からのログアウト画面表示
- (6) ワンタイムパスワード認証のReply-Message表示画面表示【OP-OTP】
(1) Web認証のログイン画面表示
固定VLANモードまたはダイナミックVLANモードでURLリダイレクト機能を使用する場合は，URLリダイレクト機能によってWeb認証のログイン画面が表示されます。また，Web認証専用IPアドレスのURLにアクセスしてもWeb認証のログイン画面が表示されます。ログイン画面が表示されたら，ユーザIDとパスワードを入力します。
- ［固定VLANモードまたはダイナミックVLANモードのログインURL指定］
- URLリダイレクト機能無効時のURL指定：http://Web認証専用IPアドレス/login.html
- Web認証専用IPアドレスのURL指定：http://Web認証専用IPアドレス/login.html
レガシーモードでは，Web認証のログインURLにアクセスすると，Web認証のログイン画面を表示しますので，ログイン画面からユーザIDとパスワードを入力します。
- ［レガシーモードのログインURL指定］
- ログインURL：http://認証前VLANのインタフェースIPアドレス/login.html

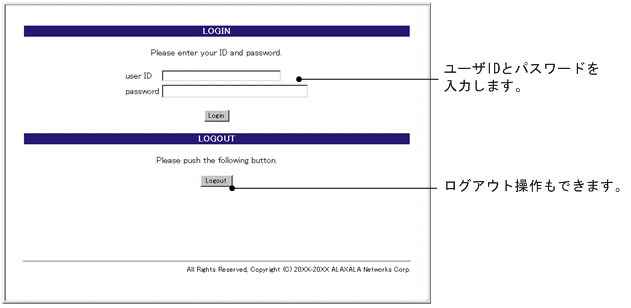

図8-19 ログイン画面（ブラウザ表示例）
(2) ログイン画面に入力されたユーザID，パスワードの認証
入力されたユーザIDとパスワードを基に，ローカル認証方式の場合は内蔵Web認証DBに登録されているユーザ情報と一致しているかチェックします。また，RADIUS認証方式の場合はRADIUSサーバに問い合わせを行い，認証可否のチェックをします。
(3) 認証成功結果を表示
内蔵Web認証DBまたはRADIUSサーバに登録されているユーザ情報と一致した場合，ログイン成功画面を表示し，認証ネットワークへ通信できます。
また，コンフィグレーションコマンドweb-authentication jump-urlで認証成功後にアクセスするURLが指定されている場合は，端末にログイン成功画面が表示されたあとに指定されたURLへのアクセスが行われます。

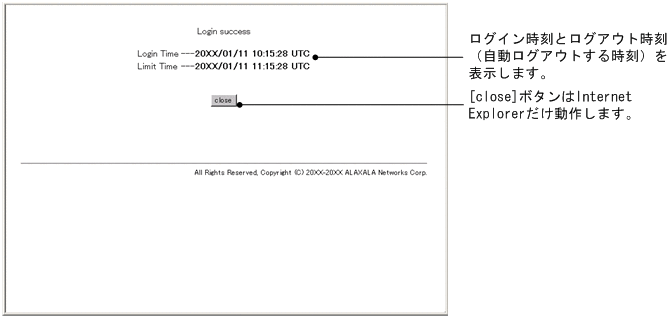

図8-20 ログイン成功画面（ブラウザ表示例）
(4) 認証失敗時の画面表示
認証が失敗となった場合は，認証エラー画面を表示します。
認証エラー画面に表示されるエラーの発生理由を，「8.6 認証エラーメッセージ」に示します。

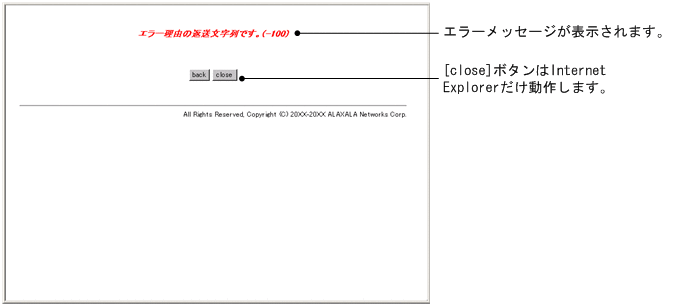

図8-21 ログイン失敗画面（ブラウザ表示例）
(5) Web認証からのログアウト画面表示
認証済み端末からWeb認証のログアウトURLにアクセスして，端末にログアウト画面を表示させます。または，ログインURLにアクセスして，端末にログイン画面を表示させます。
固定VLANモードまたはダイナミックVLANモードの場合，Web認証専用IPアドレスのURLにアクセスします。
- ［固定VLANモードまたはダイナミックVLANモードのログアウトURL指定］
- Web認証専用IPアドレスのログアウトURL：http://Web認証専用IPアドレス/logout.html
- Web認証専用IPアドレスのログインURL：http://Web認証専用IPアドレス/login.html
レガシーモードの場合，Web認証のログアウトURLにアクセスします。
- ［レガシーモードのログアウトURL指定］
- ログアウトURL：http://認証後VLANのインタフェースIPアドレス/logout.html
表示した画面上の［Logout］ボタンを押すと，Web認証は認証解除を行います。
認証が解除されると，ログアウト完了画面を表示します。

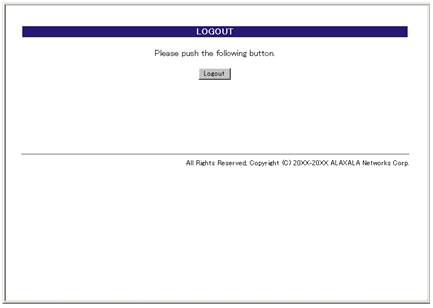

図8-22 ログアウト画面（ブラウザ表示例）

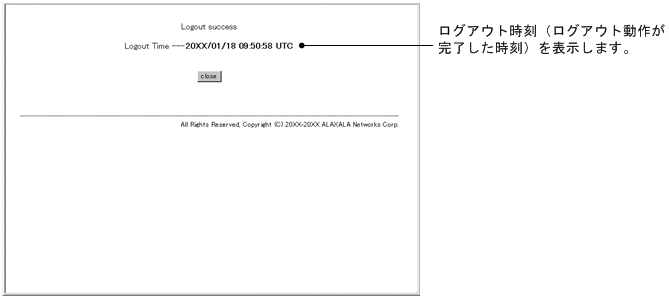

図8-23 ログアウト完了画面（ブラウザ表示例）
(6) ワンタイムパスワード認証のReply-Message表示画面表示【OP-OTP】
ワンタイムパスワード認証で表示するReply-Message表示画面を次に示します。Reply-Message表示画面に表示されたメッセージに従って，新しいPINコード，またはトークンコードを入力します。

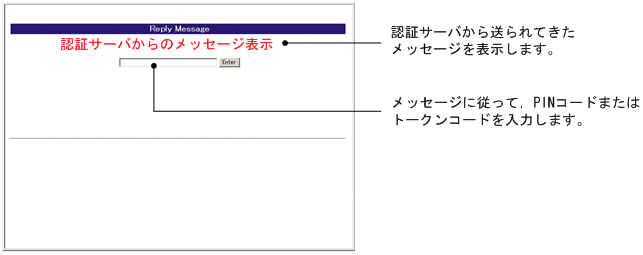

図8-24 Reply-Message表示画面（ブラウザ表示例）
