2.2.2　ユーザ優先度マッピングの注意事項

＜この項の構成＞
(1)　ユーザ優先度マッピングの対象

(1)　ユーザ優先度マッピングの対象

本装置がレイヤ3中継をする場合，ユーザ優先度マッピングは，2段までのVLAN Tagに対して有効です。3段以上のVLAN Tagが付与されている場合は，受信したフレームを廃棄します。ユーザ優先度マッピングが有効となるVLAN Tagを次の図に示します。

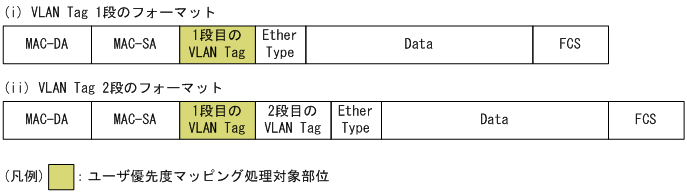

図2-3　ユーザ優先度マッピング対象部位

[図データ]
